Спустя некоторое время после того, как мы приобрели новую однокомнатную квартиру, заказали кухонный гарнитур. Но прежде чем его установить, необходимо было сделать нужное количество и в нужных местах электрические розетки для подключения всех потребителей электроэнергии, которые будут размещены на кухне. Это и газовая плита с электроподжигом, и , , , холодильник, подсветка рабочей поверхности столешницы, микроволновая печь, мелкие бытовые приборы (чайник, блендер, кухонный комбайн) и т.д.

Форма нашего кухонного гарнитура без изгибов (длина 4 метра), вдоль одной наиболее подходящей стены кухни (естественно той стены, у которой расположен газопровод, водопровод и канализация).

На этой стене имелась одна двойная розетка, а необходимо было 10 с небольшим запасом (сразу же скажу, что было установлено 5 двойных розеток на 16А).

Из-за неимения лишних денег решено было делать разводку электрических проводов своими силами. Но поскольку подобного опыта у меня не было, пришлось поспрашивать советов знакомых электриков, а также поискать информацию в интернете.

Постановка задачи

Обобщив всю полученную таким образом информацию, а также учитывая то, что электропроводка в квартире медная и автомат в щитке, с которого запитаны кухонные розетки, на 25А (этого достаточно при соблюдении некоторых условий, о которых скажу ниже), было решено сделать следующее:

запитать все 5 двойных розеток от имеющейся одной (провода, приходящие к этой розетке, имеют диаметр 2,5 мм, как и должно быть в случае с обычными розетками), установив на место имеющейся розетки электрическую распределительную коробку, в которой сделать соединения проводов доступным и простым методом с помощью экспресс-клемм фирмы WAGO (выбраны были клеммы типа 773 со следующими характеристиками: допустимый ток 25А, число соединяемых проводов 6, без контактной пасты).

На принятие такого решения также повлияло то, что распределительная коробка, от которой разведены все существующие кухонные розетки, находится на другой стене кухни из гипсокартона и тянуть туда провода от новых розеток представляло для меня дополнительные трудности.

Никаких дополнительных автоматов на щитке в коридоре решено было не устанавливать и, соответственно, не пришлось тянуть никаких дополнительных электрических проводов к распределительному щитку.

Такой схемы соединения в принципе достаточно, но при следующих ограничениях: во-первых, одновременно более двух мощных потребителей электроэнергии на кухне включаться не будет (например, электрический духовой шкаф, посудомоечная машина и микроволновая печь одновременно), а, во-вторых, оба эти устройства не подключены к одной розетке (суммарная сила тока двух подключенных к одной розетке устройств может быть выше 16А и розетка начнет подгорать).

Инструменты и материалы для работы

Инструменты:

  • перфоратор (взял у друга);
  • коронка (для сверления отверстий под коробки встроенных розеток);
  • канавочное долото (для штробления).

Материалы:

  • кабель трехжильный с двойной изоляцией и диаметром жилы 2,5 мм;
  • коробки внутренние для розеток (по диаметру коронки);
  • одна электрическая распределительная коробка (для установки на место существующей розетки, где будут выполнены соединения существующего «запитанного» провода с новыми проводами, идущими от розеток);
  • двойные розетки на 16А (5 штук + 1 запасная);
  • и остальная мелочевка (саморезы, дюбели и т.п.).

Поскольку диаметр имеющегося углубления в месте существующей розетки был меньше диаметра купленной электрической распределительной коробки, то его пришлось увеличить, что было сделано с помощью перфоратора и канавочного долота.

Устанавливаем розетки своими руками

Разметив на стене по схеме кухонного гарнитура места, где должны располагаться розетки, собственно приступил к работе.

  • Демонтировал имеющуюся розетку (конечно же, предварительно отключив автомат на щитке в коридоре, чтобы обесточить ее), и на ее место установил электрическую распределительную коробку.

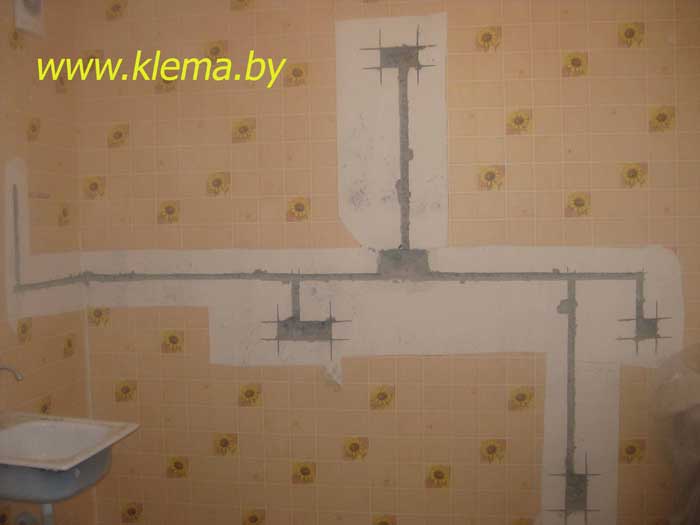

  • Высверлил отверстия под коробки для розеток, продолбил штробы.
  • В штробы уложил провода, закрепив их к стене с помощью кусочков оболочки от электрического провода, которые прикручивал к стене саморезами в заранее установленные дюбели.
  • Установил коробки розеток, завел в них провода.
  • Подключил провода с одной стороны к розеткам (во всех розетках одинаково по цветам), с другой – соединил их тремя экспресс-клеммами, также соответственно, по цветам (в клеммах получилось по пять проводов одного цвета от розеток и по одному проводу того же цвета, приходящему к установленной мной распределительной коробке на месте демонтированной розетки, т.е. 6 фаз, 6 нулей и 6 заземлений).
  • Штробы заделал раствором, приготовленным из готовой песчано-цементной смеси и воды, выровнял их шпатлевкой.
  • Еще раз убедившись, что все соединено правильно, установил розетки.

Помимо этого на противоположной стене кухни имелись две одинарные розетки, которые были заменены на двойные для удобства подключения телевизора, а также, например, ноутбука, зарядных устройств сотовых телефонов и др.

Добавлю также, что в случае с подключением на кухне электрической варочной поверхности все равно придется тянуть отдельно для нее провода к щитку и устанавливать там отдельный автомат не менее 32А, да и электрический провод нужен сечением 4-6 мм.

Вообще-то и для других мощных потребителей электроэнергии, таких как посудомоечная машина и др., желательна выделенная линия электропроводки до распределительного щитка (со своим автоматом) или хотя бы до распределительной коробки на кухне.
