Колонки на винтажных динамиках 4ГД-28 Вт, 24.12.2013, 00:49 | Сообщение #
аватар

  Постов: 20  Offline U

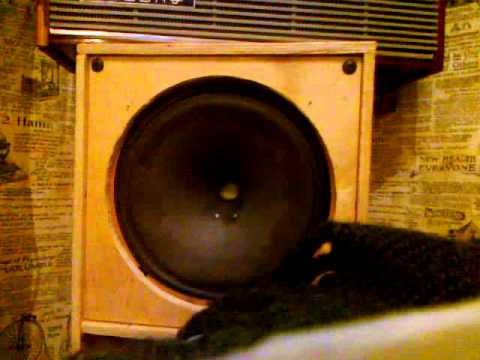

Занялся на склоне лет ламповыми усилителями. Встал вопрос акустики, т.к. ламповая техника предъявляет к ней ряд специфических требований. Первоначальные эксперименты с 3ГД-38 и 4ГД-35 не прошли даром. Был приобретён опыт, кой какие знания ну и общие понятия обо всём этом. Если с ламповой техникой никаких вопросов не возникало, радиотехническое образование и опыт работы в этой области, то построение акустики было делом новым, неизведанным и полным подводных камней и шишек, кои неизбежны в хобби. Как всегда немаловажную роль сыграл случай. Проходя мимо помойки была увидена выкинутая и уже распотрашённая бомжами на цветмет древняя радиола "Ригонда" выпуска до моего рождения!:D Беглый осмотр показал, что два динамика 4ГД-28 на месте и в идеальном состоянии! Наслышан о их качественном звуке. Легендарные в своём классе. Предшественники 4ГД-35. Так что вот так сложилось и через непродолжительное время компьютерные Микролабы полетели в помойку, а им на смену пришёл ламповый однотакт на 6П43П и вот эти колонки. Так что не проходите мимо помоек! biggrin Шутка!

Файлы:

Вт, 24.12.2013, 02:16 | Сообщение #
аватар

  Постов: 1896  Offline Друзья

and4841, а схемка однотакта где?

Вт, 24.12.2013, 07:33 | Сообщение #
аватар

  Постов: 20  Offline U

Да схема классика жанра уважаемого мэтра Манакова. SE на 6П43П и драйвер на спараллеленой 6Н2П-ЕВ. Инфы по данному девайсу в инете навалом. Всё обговорено и обсуждено уже давно. Запускается с пол-пинка. Лампы, трансформаторы, дросселя, детали из старого чёрно-белого телевизора, работы на пару вечеров с паяльником. Никаких дорогостоящих деталей. Всё валяется под ногами, в гаражах, на дачах и т.п. Так что стоит пробежатся по соседям и знакомым. Ещё можно найти деталюшки, что-бы не покупать. А звук........ Ламповый звук, он и в Африке ламповый. Должно получится что-то вроде этого.

Файлы:

Ср, 08.01.2014, 21:13 | Сообщение #
аватар

  Постов: 4  Offline U

Интересно! А из каких соображений выбирали размеры ящика и площадь отверстий ПАС? И меряли результат-то или только слушали?

Добавлено (08.01.2014, 21:13)
---------------------------------------------
У самого есть пара таких динов, глубоких низов от них ждать не следует, но звучат - реально хорошо..

Ср, 08.01.2014, 22:36 | Сообщение #
аватар

  Постов: 20  Offline U

Цитата Rathouse () Интересно! А из каких соображений выбирали размеры ящика и площадь отверстий ПАС? И меряли результат-то или только слушали?

Добавлено (08.01.2014, 21:13)
---------------------------------------------
У самого есть пара таких динов, глубоких низов от них ждать не следует, но звучат - реально хорошо..


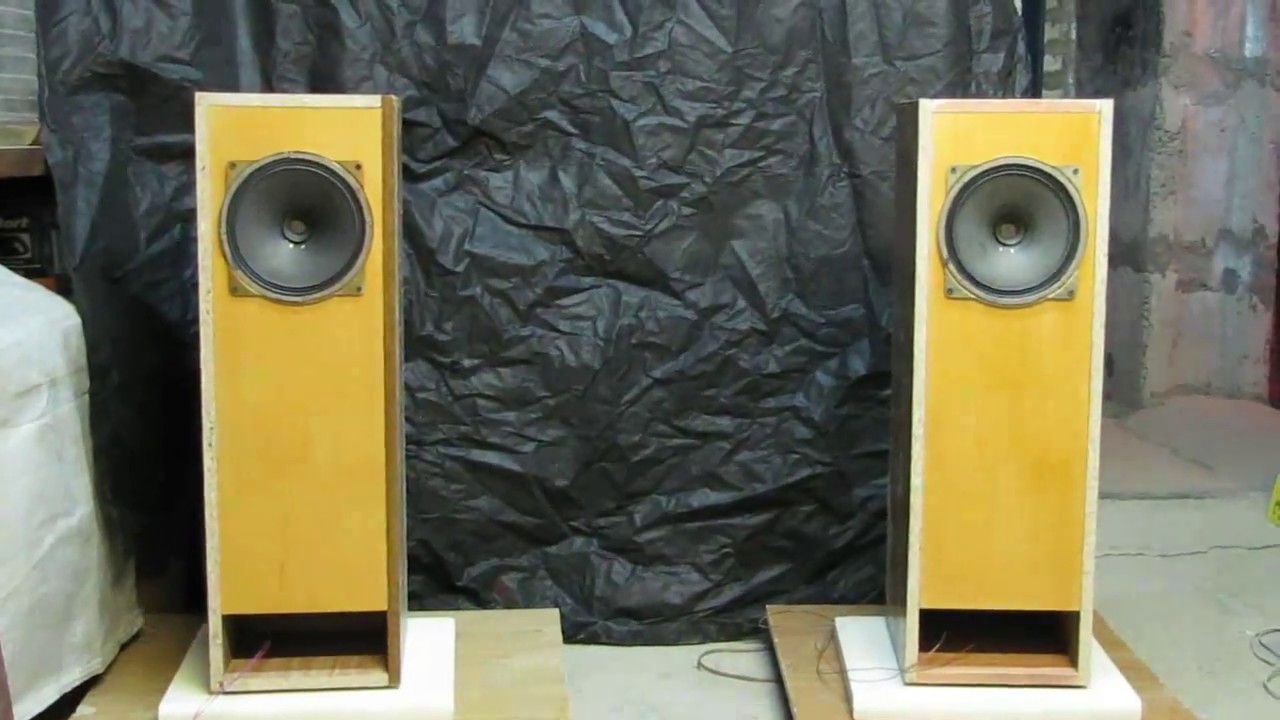

Размеры выбирались из эстетических соображений. Приемлемый размер полочников. Площадь ПАС - как написано в книжках, не менее 40% площади диффузора. Ну, край гофра пропитан герленом, корзины задемпфированы автомобильным вибропластом. Корпус застелен 20 милиметровым войлоком. 2ГД-36 через 2,2мкф К77-4. Вот вроде и всё. Слушаю через SE на 6П43П. Получился отличный комповый вариант с потрясающим звуком. Замеров никаких не делал. Опыт, интуиция, уши - главные измерительные инструменты. Ср, 08.01.2014, 23:11 | Сообщение #
аватар

  Постов: 4  Offline U

Ну в варианте если не подавать на них ниже 80-100 Гц - думаю действительно отлично будет... а низ им сабом подпереть. Доделаю - покажу свой вариант переделки АС от Аккорд-101стерео. Идея схожа, только ВЧ - коаксиально. Я в максимуме использовал остатки старой АС.

Пн, 19.05.2014, 01:56 | Сообщение #
аватар

  Постов: 20  Offline U

Цитата Rathouse ()

а низ им сабом подпереть.


Так же склоняюсь к такому варианту.Сейчас ищу схему сабика.Схем полно даже не знаю на какой остановится. Сб, 13.02.2016, 22:57 | Сообщение #
аватар

  Постов: 1  Offline U

пищалки на 90 гр. поверни.

Вс, 14.02.2016, 22:30 | Сообщение #
аватар

  Постов: 808  Offline Друзья

Цитата and4841 ()

Предшественники 4ГД-35. Так что вот так сложилось и через непродолжительное время компьютерные Микролабы полетели в помойку


Тоже после сборки колонок на 4ГД-35 и 2ГД-36 хотел выбросить свои Макролабы 2.1, но подумал, вспомнил сколько отвалил за них и решил продать. Хренушки, народ этого гна наслушался и покупать не хочет, даже по дешевке. Вот ведь, угораздило когда-то деньги на эту дрянь потратить... А открытые ящики на 4ГД-35/2ГД-36 уже в который раз уговаривают продать, но я не ведусь :)

and4841, из чего корпуса для 4ГД-28 сделаны?

Отредактировал Egour - Вс, 14.02.2016, 22:34

Пн, 15.02.2016, 00:49 | Сообщение #
аватар

  Постов: 3361  Offline Х

5.1 От самсунга или лджи в помощь... Слушал пол года - закачаещся, низы у сабика LG понравились... Жаль модельку не помню... wink

Добавлено (15.02.2016, 00:49)
---------------------------------------------

Цитата and4841 ()

Занялся на склоне лет ламповыми усилителями.


Вот это меняет в корни дело - даже нужно самому собирать, творчество! smile Страница 1 из 2 1 Кто есть кто на форуме радиолюбителей: Администратор Модераторы Друзья Пользователи
