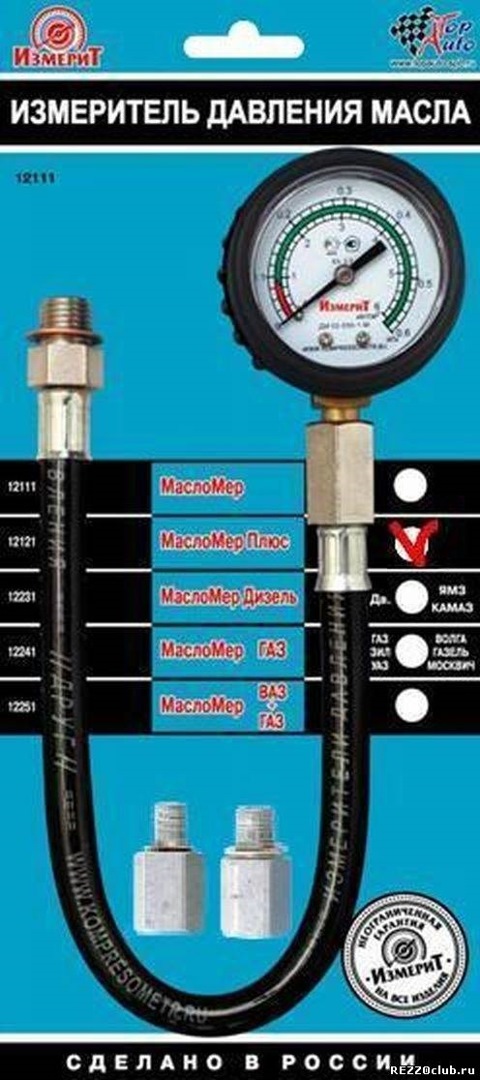

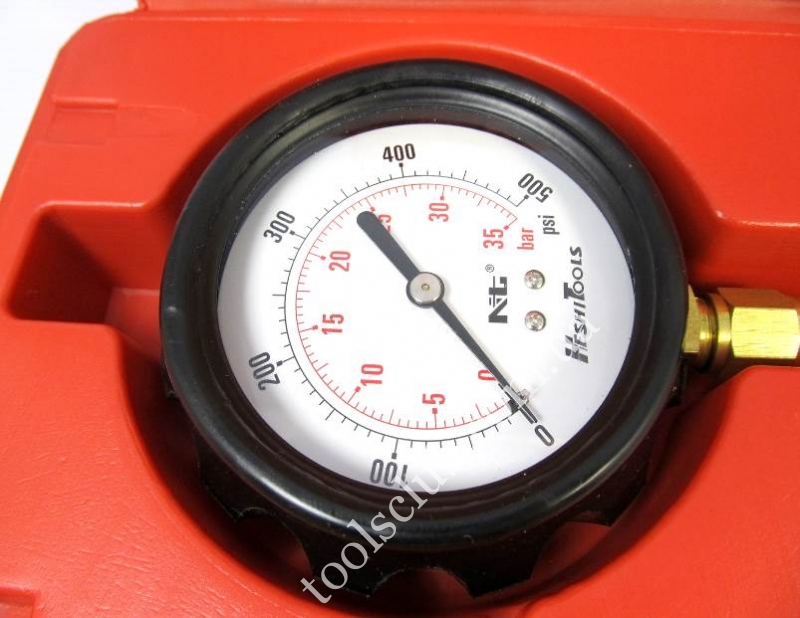

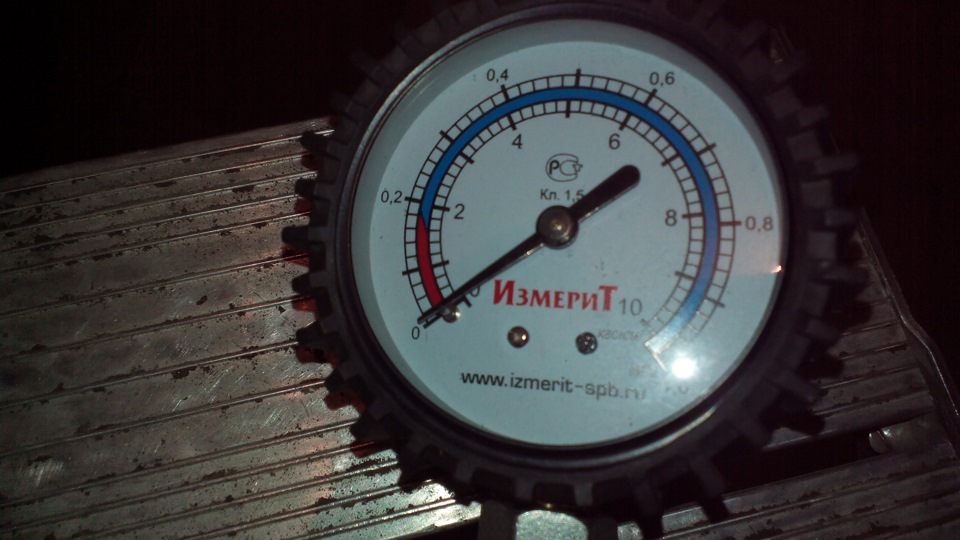

Манометр для замера давления масла в двигателе



Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Страница 3 из 5

Двигатель УАЗ 3163 (Patriot) не заводится

Двигатель холодный Уаз 3163 (Patriot)

С момента выключения двигателя прошло не менее 6 ч при температуре наружного воздуха +20 °С и не менее 3 ч при –20 °С, температура масла в картере двигателя совпадает с температурой окружающей среды. Приемы пуска двигателя с системой впрыска топлива одинаковы при любой температуре окружающей среды.

1. Откройте капот, потянув на себя рукоятку привода его замка.

2. Маслоизмерительным щупом измерьте уровень масла. Он должен быть между метками «0» и «П».

3. Проверьте уровень тормозной

4. Охлаждающей жидкостей.

5. Внимательно осмотрите двигатель и подкапотное пространство. Обратите внимание на потеки бензина, масла, тормозной и охлаждающей жидкостей. Убедитесь в целостности электропроводки. Проверьте посадку высоковольтных проводов в гнездах модулей зажигания, на свечах.

6. Включите зажигание, повернув ключ в выключателе (замке) зажигания в положение «I». При этом включится электробензонасос. Не закрывая капот (в случае дождя или снегопада прикройте его), садитесь за руль. Пустите двигатель.



Полезный совет

Капот лучше закрыть после того, как двигатель начнет работать. Перед этим желательно еще раз осмотреть двигатель, убедиться в отсутствии течей топлива, масла, охлаждающей жидкости, посторонних звуков в его работе.

Если двигатель не завелся, существуют три основные причины:

– не работает система пуска;

– не работает система зажигания;

– не работает система питания.

 Двигатель теплый или горячий

Температура масла в картере двигателя выше температуры окружающей среды.

Для пуска только включите стартер, не прикасаясь к педали акселератора. Система управления двигателем самостоятельно установит необходимые для пуска параметры подачи топлива и зажигания.

Полезный совет

Если у инжекторного двигателя по какой-либо причине во время неудачной попытки пуска будут «залиты» свечи зажигания, воспользуйтесь режимом «продувки» цилиндров. Для этого нажмите на педаль акселератора до упора и включите стартер. В этом режиме подача топлива отсутствует и из цилиндров потоком свежего воздуха удаляется лишний бензин, при этом свечи зажигания сушатся. После продувки повторите попытку пуска в обычном порядке.

Если двигатель не завелся, существуют три основные причины:

– не работает система пуска;

– не работает система зажигания;

– не работает система питания.

Неисправности системы пуска

Неисправности в системе пуска проявляются в ненормальной работе стартера. Можно выделить пять основных неисправностей стартера.

1. Стартер не включается. Причина — нарушение контактных соединений, обрыв или короткое замыкание в цепях включения стартера, неисправность дополнительного реле включения стартера, неисправность тягового реле.

2. При включении стартера слышны многократные щелчки. Причина — неисправность удерживающей обмотки тягового реле, сильно разряжена аккумуляторная батарея, ослаблены контактные соединения в цепи стартера.

3. Стартер включается, но его якорь либо не вращается, либо вращается медленно. Причина — разряжена аккумуляторная батарея, нарушены контактные соединения, подгорели контакты тягового реле, загрязнен коллектор или изношены щетки, межвитковое замыкание в обмотках.

4. Стартер включается, его якорь вращается, но маховик остается неподвижным. Причина — ослабление крепления стартера к картеру сцепления, повреждение зубьев маховика или шестерни привода, спекание контактов тягового реле, пробуксовка муфты свободного хода привода, поломка рычага, поводкового кольца или буферной пружины привода стартера.

5. Стартер не выключается после пуска двигателя. Причина — неисправность муфты свободного хода стартера, спекание контактов тягового реле. В случае такой неисправности немедленно остановите двигатель!

Указанные неисправности требуют квалифицированного вмешательства в автосервисе или по приезде в гараж (см. разд. 10 «Электрооборудование»). Предварительно можно лишь проверить степень разряженности аккумуляторной батареи с помощью вольтметра в комбинации приборов или с помощью автотестера и затяжку контактных соединений в цепи стартера.

Проверка системы зажигания

Предупреждение

На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 40 000 В. Несмотря на то что при малой силе тока оно неопасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.

Вам потребуются: отвертки с плоским и крестообразным лезвиями, пассатижи с изолированными ручками, тестер.

1. При выключенном зажигании проверьте целость и посадку высоковольтных проводов в катушках зажигания.

2. Проверьте разъемы жгута проводов блока управления МПСЗ.

3. Для проверки высоковольтных проводов воспользуйтесь автомобильным тестером. Снимите любой высоковольтный провод, подсоедините к выводам высоковольтного провода автотестер и измерьте сопротивление. Оно должно составлять 5,7–5,9 кОм. Если сопротивление ниже указанного значения, замените высоковольтный провод, аналогично проверьте остальные провода.

Полезный совет

Если под рукой нет автотестера, можно попробовать установить неновые, но заведомо исправные высоковольтные провода с «рабочей машины».

4. Вставьте в наконечник провода в запасную свечу зажигания и прижмите ее металлической частью к «массе» автомобиля. Проверните стартером коленчатый вал двигателя.

5. Если искры нет, проверьте катушки зажигания (см. разд. 10 «Электрооборудование»). Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить неновые, но проверенные, с «рабочей машины».

6. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем по кодам неисправностей (см. «Поиск неисправностей системы впрыска топлива с применением системы бортовой самодиагностики»).

Проверка системы питания двигателя

Основным показателем исправности системы питания двигателя является давление топлива в топливной рампе. Но для начала рекомендуем проверить состояние воздушного фильтра, так как эта процедура довольно простая и не займет много времени. После того как вы убедитесь в чистоте воздушного фильтра, проверьте надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (электробензонасос, форсунки).

Проверка давления топлива в топливной рампе двигателя возможна только при наличии манометра с набором переходников для подключения к топливному трубопроводу.

1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса. Если его не слышно, проверьте электрическую цепь питания электробензонасоса.

2. Процедура проверки давления топлива описана в разд. 5 «Двигатель» (см. «Проверка давления топлива в системе питания»). При работающем на холостом ходу двигателе давление в топливопроводе должно быть около 3 кгс/см2.

Возможны следующие причины снижения давления:

– неисправный регулятор давления топлива. Кроме того, отказ регулятора может быть вызван ослаблением посадки шланга на штуцере вакуумной камеры регулятора;

– засорен топливный фильтр;

– неисправен топливный насос.

Способы устранения этих неисправностей вы найдете в разд. 5 «Двигатель» (см. «Система питания»).

Неисправности системы впрыска топлива

На автомобиле применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств автомобиля.

Диагностика системы впрыска с помощью кодов диагностики описана в разд. 10 «Электрооборудование», см. «Электронная система управления двигателем (система впрыска топлива)». Снятие, установка и ремонт элементов подсистемы питания описаны в разд. 5 «Двигатель».

При работе с системой впрыска обязательно придерживайтесь следующих правил.

1. Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

7. Перед выполнением электродуговой сварки на автомобиле отсоединяйте провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Для того чтобы не допустить повреждения ЭБУ электростатическим разрядом:

– не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах;

– при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:

– синхронизации (ДПКВ): полный отказ системы впрыска, двигатель не пускается;

– массового расхода воздуха: увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

– положения дроссельной заслонки: снижение мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

– температуры охлаждающей жидкости;

– детонации: двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;

– неровной дороги: возникают пропуски воспламенения, ухудшается работа двигателя при движении по неровной дороге;

– фаз: повышенный расход топлива, увеличение токсичности отработавших газов;

– концентрации кислорода (лямбда-зонд): увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов.

Пропал холостой ход

Для определения причин этой неисправности требуется специальное диагностическое оборудование, поэтому обратитесь на станцию технического обслуживания, специализирующуюся на ремонте автомобилей с системами впрыска топлива.

Однако необходимо отметить, что чаще всего эту неисправность вызывает отказ регулятора холостого хода или подсос постороннего воздуха через неплотные соединения шлангов, присоединенных к дроссельному узлу. Если заменой регулятора (см. «Система питания двигателя») и подтяжкой хомутов шлангов восстановить холостой ход не удалось, проверьте исправность системы управления двигателем по кодам неисправностей (см. «Неисправности системы впрыска топлива») или обратитесь к специалистам.

Перебои в работе двигателя

При перебоях двигатель неровно работает на холостом ходу, не развивает достаточной мощности, повышенно расходует бензин. Перебои, как правило, объясняются неисправностью форсунок или электробензонасоса, подробнее см. «Электронная система управления двигателем (система впрыска топлива)», неисправностью свечи зажигания одного из цилиндров, подсосом воздуха в один из цилиндров. Нужно найти неисправность и по возможности ее устранить.

1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровным, «мягким», одного тона. Хлопки из выхлопной трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, об отказе форсунки, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине загрязнения распылителей форсунок, сильного износа или загрязнения свечей зажигания. Если хлопки происходят через неравные промежутки времени, можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и ремонта системы управления двигателем.

2. Если хлопки регулярны, остановите двигатель и откройте капот. Проверьте состояние проводов системы зажигания. Изоляция высоковольтных проводов не должна быть повреждена, а наконечники проводов не должны быть окислены. Если обнаружены повреждения, замените неисправный провод.

3. Снимите наконечники высоковольтных проводов и выверните свечи свечным ключом.

4. Внимательно осмотрите свечи и сравните их внешний вид с приведенными ниже фотографиями (см. «Диагностика состояния двигателя по внешнему виду свечей зажигания»). Зазор между электродами свечи должен быть 0,70–0,85 мм. Если свеча черная и влажная, ее можно выбросить.

5. Если все свечи выглядят исправными, установите их на место и подсоедините высоковольтные провода. Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1, 2, 3, 4-й) ведется от шкива коленчатого вала двигателя.

6. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе.

Предупреждение

Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном щупе, топливных шлангах.

Надежный контакт корпуса или резьбовой части свечи с «массой» необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель. Если перебои двигателя не усилились, замените свечу в 1-м цилиндре заведомо исправной. Наденьте высоковольтный провод и пустите двигатель. Если перебои усилились, последовательно повторяйте эту процедуру со всеми цилиндрами, чтобы выявить неисправную свечу.

7. Если в результате принятых мер перебои двигателя не устранены, обратитесь на автосервис для диагностики системы зажигания на стенде или для диагностики двигателя — замера компрессии. Нормальная компрессия — более 1,1 МПа (11 кгс/см2), отличие более 0,1 МПа (1 кгс/см2) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

8. Для устранения подсоса воздуха подтяните все гайки крепления впускной трубы и выпускного коллектора или замените прокладки. Если эта мера не дает результата, снимите шланг, соединяющий вакуумный усилитель тормозов с двигателем, надежно заглушите его и пустите двигатель.

Если перебои в работе двигателя прекратились, требуется диагностика и замена вакуумного усилителя тормозов (см. разд. 9 «Тормозная система»).

Если перебои в работе двигателя продолжаются, попробуйте жидкостью типа WD-40 облить шланг снаружи. Если перебои в работе двигателя хотя бы на короткий промежуток времени прекратились, попробуйте заменить шланг — возможно, в нем есть разрыв.



Диагностика состояния двигателя по внешнему виду свечей зажигания УАЗ 3163 (Patriot)

1. Нормальная свеча.

Коричневый или серовато-желтый цвет и небольшой износ электродов. Точное соответствие теплового значения свечи для двигателя и рабочих условий.

Полезный совет

При замене свечей на новые устанавливайте свечи с теми же характеристиками из числа рекомендованных заводом-изготовителем.

2. Отложения сажи.

Отложение сухой копоти указывает на богатую топливовоздушную смесь или позднее зажигание. Вызывает пропуски зажигания, затрудненный пуск и неустойчивую работу двигателя. Проверьте, не забит ли воздушный фильтр, исправны ли датчики температуры охлаждающей жидкости и всасываемого воздуха.

Полезный совет

Используйте более «горячую» свечу.

3. Масляные отложения.

Замасленные электроды и изолятор свечи. Причина — попадание масла в камеру сгорания. Масло попадает в камеру сгорания через направляющие клапанов или поршневые кольца. Вызывает затрудненный пуск, пропуски в работе цилиндра и «подергивания» работающего двигателя. Необходим ремонт головки блока цилиндров и поршневой группы двигателя. Замените свечи зажигания.

4. Металлосодержащий налет.

Отложения на юбке изолятора окислов железа кирпично-красного цвета из антидетонационных железосодержащих присадок (ферроценов) к бензину. Откладываются ровным, плотным слоем. При работе двигателя с большой нагрузкой под воздействием высокой температуры и давления в камере сгорания окислы восстанавливаются в токопроводящие дорожки чистого железа, замыкающие центральный электрод на «массу». Это вызывает пропуски зажигания и, как следствие, падение мощности двигателя и повышенный расход топлива. Кроме того, может быть поврежден каталитический нейтрализатор отработавших газов, сильно перегревающийся при попадании в него не сгоревшего в цилиндрах двигателя бензина. Налет практически нельзя удалить механическим способом, он не выгорает при длительном движении с большой скоростью. Если налет появился на новых свечах после небольшого пробега, смените место заправки.

Полезный совет

Если нет возможности сразу же заменить свечи новыми, попробуйте удалить этот налет, погрузив свечи на 10 мин юбками изоляторов в ортофосфорную кислоту или преобразователь ржавчины (содержит ортофосфорную кислоту). После этого очистите налет неметаллической щеткой (можно старой зубной щеткой) и промойте свечи сначала водой, а затем бензином.

5. Раннее зажигание.

Оплавленные электроды. Изолятор белый, но может быть загрязнен из-за пропусков искры и попадающих на него отложений из камеры сгорания. Может привести к повреждению двигателя. Необходимо проверить соответствие типа свечи зажигания, чистоту распылителей форсунок и топливного фильтра, работу систем охлаждения и смазки.

6. Пепельные отложения.

Светло-коричневые отложения, покрывающие коркой центральный и боковой электроды. Выделяются из присадок к маслу или бензину. Большое их количество может привести к изоляции электродов свечи, что вызывает пропуски в искрообразовании и перебои при разгоне. Если чрезмерные отложения образуются за короткое время или при небольшом пробеге, замените маслосъемные колпачки направляющих клапанов, чтобы предотвратить попадание масла в камеру сгорания.

Полезный совет

Если отложения стабильно образуются при длительном пробеге, причина в качестве бензина — смените место заправки.

7. Детонация.

Изолятор может быть растрескавшимся или со сколами, что может привести к повреждению поршня. Убедитесь, что октановое число бензина соответствует требуемому.

8. Механические повреждения.

Повреждения могут быть вызваны инородными предметами, попавшими в камеру сгорания, а в случае использования слишком длинной свечи ее электроды может зацепить поршень. Это приводит к разрушению свечи, отключению цилиндра и может повредить поршень. Удалите инородный предмет из цилиндра и (или) замените свечу.



Автомобиль движется рывками Уаз 3163 (Patriot)

Применительно к автомобилю рывок — это кратковременное самопроизвольное изменение частоты вращения коленчатого вала двигателя независимо от положения педали акселератора. В повседневной эксплуатации, как правило, имеют место серии рывков. Предельный случай рывка — провал, ощутимое запаздывание ответной реакции двигателя на нажатие педали акселератора.

Условно можно выделить три вида рывков:

– в момент начала движения;

– при разгоне;

– при установившемся движении, т.е. при постоянном положении педали акселератора.

Для определения причин рывков при движении автомобиля с инжекторным двигателем требуется специальное диагностическое оборудование, поэтому в данном случае рекомендуем обратиться на автосервис, специализирующийся на ремонте систем впрыска топлива. Однако, как показывает практика, в большинстве случаев рывки бывают вызваны недостаточным давлением топлива в топливопроводе двигателя (рампе) или неисправностью датчика положения дроссельной заслонки.

При наличии некоторых навыков причину рывков можно выявить самостоятельно.

Рывок в момент начала движения

В момент начала движения чаще имеет место предельный случай рывка — провал. Самые неприятные ощущения связаны именно с запаздыванием ответной реакции двигателя на нажатие педали акселератора. Иногда двигатель при этом даже глохнет. Рывок возникает в момент начала открытия дроссельной заслонки, когда по сигналу датчика положения дроссельной заслонки ЭБУ определяет момент перехода из режима холостого хода на нагрузочный режим и должен увеличить количество подаваемого через форсунки топлива. При недостаточном давлении в топливопроводе, даже при увеличении длительности впрыска, топлива для плавного трогания с места не хватает.

Рывки при разгоне

Причиной рывков при разгоне может быть, как и в предыдущем случае (см. «Рывок в момент начала движения»), недостаточное давление топлива в топливопроводе. ЭБУ, получив от датчика положения дроссельной заслонки сигнал об интенсивном открытии заслонки на большой угол, стремится максимально увеличить подачу топлива, но из-за пониженного давления топлива не в состоянии этого сделать. Причины такого явления и способ проверки см. в подразделе «Рывок в момент начала движения».

Рывки при установившемся движении

Такие рывки чаще всего бывают вызваны неисправностью системы зажигания. Необходимы диагностика и ремонт (см. разд. 10 «Электрооборудование»). В пути можно попробовать выполнить самостоятельно:

– внимательно осмотреть подкапотное пространство. Выключить зажигание и проверить надежность крепления и посадки всех проводов и разъемов у модуля зажигания и высоковольтных проводов. Пустите двигатель и прислушайтесь к его работе — треск при пробое высокого напряжения на «массу» слабый, но отчетливый. В полной темноте хорошо видно искру при пробое;

– заменить свечи зажигания независимо от их состояния и пробега. Обратите внимание на состояние свечей: если оно ненормальное, возможно, придется ремонтировать двигатель или его системы.

Специфической причиной рывков при установившемся движении автомобиля с инжекторным двигателем может быть повреждение датчика положения дроссельной заслонки. Дополнительные симптомы, подтверждающие неисправность этого датчика:

– неравномерная работа двигателя на холостом ходу;

– снижение максимальной мощности двигателя.

Датчик неразборный и поэтому неремонтопригоден. Если обнаружена неисправность датчика см. «Электронная система управления двигателем (система впрыска топлива)», его заменяют в сборе.



Автомобиль плохо разгоняется УАЗ 3163 (Patriot)

Причин ухудшения динамики много, основные можно определить так.

1. Неисправность двигателя — снижение компрессии в одном или нескольких цилиндрах, подсос дополнительного воздуха во впускной тракт двигателя. Закоксовывание системы выпуска.

2. Неисправность системы питания — засорение форсунок и топливного фильтра, шлангов системы подачи топлива. Недостаточная подача бензонасоса. Применение низкокачественного топлива.

3. Неисправность системы зажигания — выход из строя свечи зажигания, пробой высоковольтной цепи системы.

4. Неисправность системы управления двигателем — отказ датчиков системы. При отказе какого-либо датчика электронный блок управления переходит на работу по резервной программе, позволяющей доехать до гаража или автосервиса, но при этом снижаются мощностные и экономические характеристики двигателя.

5. Пробуксовка сцепления вследствие износа или нарушения регулировки.

6. Неисправность тормозной системы — притормаживание одного или нескольких колес во время движения, неправильная регулировка стояночного тормоза.

7. Недостаточное давление воздуха в шинах.

8. Перегрузка автомобиля.

Полную диагностику автомобиля должны проводить высококвалифицированные мастера с применением специального диагностического оборудования, поэтому обратитесь на автосервис.

Самостоятельно можно провести следующие работы:

1. Проверьте и доведите до нормы давление воздуха в шинах.

2. Проверьте работу рабочей тормозной системы и стояночного тормоза. Снимать колеса для этого необязательно. Найдите ровный участок дороги и в сухую безветренную погоду проведите заезд на определение выбега автомобиля. Автомобиль должен быть полностью заправлен, в салоне только водитель. Разгоните автомобиль до 50 км/ч, выровняйте скорость, а затем выключите передачу и двигайтесь по инерции до полной остановки. Выполните еще один заезд в обратном направлении. Выбег должен составить около 500 м.

3. Проверьте работу системы зажигания, как описано выше.

4. Проверьте работу сцепления. Первоначальную проверку проводят на ровной, свободной от препятствий площадке. Установите педалью акселератора повышенную частоту вращения холостого хода (примерно 1500 мин–1). Затормозите автомобиль стояночным тормозом. Выжмите сцепление и включите первую передачу. Затем начинайте плавно отпускать педаль сцепления. Если двигатель заглохнет, сцепление исправно и не буксует. Если двигатель не глохнет, сцепление изношено и требует замены (ручная регулировка сцепления в эксплуатации не предусмотрена, износ компенсируется автоматически устройством в рабочем цилиндре гидропривода).

Двигатель заглох во время движения

Рано или поздно каждый водитель может попасть в ситуацию, когда автомобиль, еще несколько мгновений назад подчинявшийся всем командам, вдруг перестает реагировать на нажатие педали газа, а на приборной панели загораются красные огоньки. Двигатель перестал работать, автомобиль теряет скорость. что делать в такой ситуации? Самое главное — не нервничайте! Включите аварийную сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части.

Предупреждение

Учтите, что при неработающем двигателе эффективность тормозной системы автомобиля снижается и для торможения может потребоваться большее усилие на педали тормоза.

Включите стояночный тормоз; если автомобиль остановился на уклоне, используйте противооткатные упоры. При сложных условиях движения и на загородных дорогах выставьте знак аварийной остановки, как это предусмотрено Правилами дорожного движения. Теперь необходимо определить и устранить возникшую неисправность.

Существуют две основные причины:

– не работает система зажигания;

– не работает система питания.

Для начала выясните, есть ли бензин в баке? Включите зажигание и посмотрите на указатель уровня топлива. Если желтая лампа резервного остатка топлива не горит, а стрелка указателя показывает наличие топлива, можно предположить, что бензин в баке есть. Откройте капот и внимательно осмотрите подкапотное пространство. Обратите внимание на целость всех агрегатов. Проверьте, на месте ли все провода, нет ли оборванных, сгоревших, с поврежденной изоляцией. Осмотрите бензиновые шланги, топливопровод двигателя и топливный фильтр — нет ли потеков бензина.

Осмотрите расширительный бачок системы охлаждения — не вытекла ли охлаждающая жидкость. Проверьте также уровень масла в картере двигателя. Если все в порядке, приступайте к проверкам систем зажигания и питания, которые описаны ранее.



Проверка системы смазки Уаз 3163 (Patriot)

В комбинации приборов автомобиля установлена сигнальная лампа аварийного падения давления масла в двигателе. Для надежной работы двигателя необходимо, чтобы в системе смазки двигателя постоянно обеспечивалось достаточное давление.

Предупреждение

Если при работающем двигателе загорается сигнальная лампа аварийного падения давления масла и продолжает гореть при повышенной частоте вращения, то это тревожный признак. Нужно немедленно прекратить движение, остановить двигатель и выяснить причину. Дальнейшая работа двигателя при пониженном давлении масла может привести к серьезной его поломке и большим финансовым затратам на ремонт.

1. Откройте капот. Не спешите сразу проверять уровень масла в двигателе, дайте ему стечь в масляный картер, это займет две-три минуты. За это время внимательно осмотрите двигатель — нет ли на нем свежих потеков масла.

2. Загляните под переднюю часть автомобиля — не пробит ли масляный картер двигателя, нет ли там течи.

Полезный совет

Если обнаружена утечка масла из пробитого масляного картера, попытайтесь временно заделать ее на месте. Для этого можно использовать автомобильную камеру, кусок резины, тряпку, деревянную пробку и т.п.

3. Обратите внимание на масляный фильтр. Масло может подтекать из-под резиновой прокладки фильтра, если она повреждена или фильтр слабо затянут. Иногда бывает достаточно немного довернуть его по часовой стрелке.

Предупреждение

О горячие детали двигателя можно обжечься, поэтому надевайте перчатки и одежду с длинными рукавами.

4. Выньте маслоизмерительный щуп, протрите его чистой тряпкой и вставьте на место. Еще раз достаньте щуп и проверьте уровень масла. Он должен находиться между метками «0» и «П».

5. Если уровень масла ниже метки «0», долейте масло до нормы.

Пустите двигатель. Если при нормальном уровне сигнальная лампа аварийного падения давления масла погасла, можно продолжать движение. Если лампа все равно горит, проверьте исправность датчика давления масла. Для этого отверните штатный датчик давления масла и установите на его место механический манометр. Если давление при нормальной частоте вращения холостого хода более 0,06 МПа (0,65 кгс/см2) и увеличивается с ростом оборотов, неисправен датчик или его электрическая цепь. Если после устранения всех видимых причин давление масла в двигателе недостаточно (горит сигнальная лампа аварийного падения давления масла), требуется диагностика и ремонт двигателя (см. разд. 5 «Двигатель»).



Перегрев двигателя УАЗ 3163 (Patriot)

Проверка системы охлаждения

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону (загорелась сигнальная лампа аварийного перегрева двигателя), но из-под капота не вырываются клубы пара, включите максимальный режим отопления салона (см. «Отопление и вентиляция»). Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите аварийную сигнализацию, выжмите педаль сцепления, затем, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части. Дайте двигателю поработать пару минут при нормальной частоте вращения коленчатого вала на холостом ходу, с включенным на полную мощность отопителем.

Предупреждение

Не останавливайте двигатель сразу! Единственное условие — сохранение герметичности системы охлаждения. Если лопнул или соскочил шланг либо образовалось другое место утечки, кроме выброса жидкости из-под пробки расширительного бачка, двигатель придется остановить немедленно.

После остановки перегретого двигателя начинается местный перегрев охлаждающей жидкости в местах ее контакта с наиболее теплонапряженными деталями двигателя и образование паровых пробок. Это явление называется тепловым ударом.

1. Остановите двигатель.

2. Откройте капот и осмотрите подкапотное пространство. Определите, откуда вырывается пар. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке, на целость резиновых шлангов, радиатора, термостата.

Предупреждение

Никогда не открывайте сразу пробку расширительного бачка. Жидкость в системе охлаждения находится под давлением, при открытии пробки давление резко упадет, жидкость закипит, и ее брызги могут вас ошпарить. Если вы хотите снять пробку расширительного бачка на горячем двигателе, предварительно накиньте сверху плотную толстую тряпку и только после этого осторожно поворачивайте пробку.



3. Загляните под панель приборов со стороны переднего пассажира — нет ли под ней течи или следов охлаждающей жидкости, вытекающей из радиатора отопителя…

4. Дополнительного отопителя, предварительно вытащив корпус вещевого ящика облицовки тоннеля пола.



Полезный совет

Если обнаружена течь охлаждающей жидкости, лопнувший шланг можно временно восстановить с помощью липкой ленты.

Особенно хорошо для этой цели подходит армированная (например, серебристого цвета) липкая лента, которую можно приобрести в автомагазинах.

Течь радиатора или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо долить в систему охлаждения воду и при движении внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения.

Предупреждения

Длительное использование воды вместо антифриза приводит к образованию накипи в системе охлаждения двигателя, ухудшению его охлаждения и, как следствие, к сокращению ресурса.

Никогда не доливайте холодную воду в перегретый двигатель. Двигатель должен остывать с открытым капотом не менее 30 мин.

5. Двигатель может перегреться в случае выхода из строя термостата, который регулирует прохождение потока жидкости в системе охлаждения через радиатор или мимо него (для ускорения прогрева холодного двигателя). Для проверки термостата нужно на прогретом двигателе проверить на ощупь температуру верхнего шланга, соединяющего термостат с двигателем. Если верхний шланг радиатора холодный, термостат неисправен, циркуляции через радиатор нет.

6. Очень часто причиной перегрева двигателя является выход из строя электрического вентилятора


7. Вязкостной муфты привода вентилятора.

8. Пустите двигатель, следите за температурой и обратите внимание, включается ли при перегреве двигателя вентилятор системы охлаждения. Если он не включается, то причинами могут быть перегоревший предохранитель, неисправные реле включения, окисленные контакты в колодке жгута проводов или сгоревший электродвигатель.

Рис. 10.2. Номера реле и предохранителей, расположенных в дополнительном монтажном блоке в моторном отсеке

Замените плавкие вставки 1 и 2 (поз. 4 на рис. 10.2) в монтажном блоке предохранителей и реле, установленном в подкапотном пространстве. Если после их замены вентилятор так и не начал работать, замените реле 3 и 4 в этом же монтажном блоке. Если после замены плавких вставок и реле вентилятор не начал работать, проверьте электродвигатель, для чего возьмите два дополнительных провода и подайте на вентилятор питание непосредственно от аккумуляторной батареи. Провода должны быть надежно закреплены и изолированы.

Предупреждения

Не допускайте замыкания проводов между собой!

Обратите внимание на полярность подключения: электродвигатель должен вращаться так, чтобы вентилятор нагнетал воздух через радиатор на двигатель, а направления образуемого и набегающего (путевого) потоков воздуха совпадали.

Примечания

В радиаторе установлена пробка с двумя клапанами — впускным и выпускным. Выпускной клапан играет большую роль в обеспечении оптимального температурного режима двигателя. Он поддерживает в системе избыточное давление не менее 0,13–0,15 МПа (1,3–1,5 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование.

Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Нарушение герметичности выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

Раз в год продувайте ячейки радиатора струей сжатого воздуха (например, от компрессора), направляя струю сначала навстречу набегающему воздушному потоку, а затем по его направлению для удаления с поверхности радиатора грязи, налипших насекомых и дорожного мусора. Так можно частично восстановить эффективность радиатора.

Аккумуляторная батарея не подзаряжается

На автомобиле два источника тока — аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе.

Когда двигатель работает, основной источник тока — генератор обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Комбинация приборов

Если в комбинации приборов горит красная сигнальная лампа 9 (см. рис. 1.8) разряда аккумуляторной батареи, значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Эксплуатация автомобиля с горящей сигнальной лампой разряда аккумуляторной батареи не допускается, так как иногда причиной загорания лампы может быть короткое замыкание проводки, приводящее к пожару в моторном отсеке автомобиля. Остановите автомобиль, заглушите двигатель и определите, какая неисправность привела к загоранию лампы. Если причина неисправности не в коротком замыкании, а аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.



Проверка электрооборудования УАЗ 3163 (Patriot)

1. Проверьте, не оборван ли ремень привода генератора и насоса гидроусилителя рулевого управления. Если произошел обрыв, замените ремень и отрегулируйте его натяжение (см. «Замена ремня привода генератора»).

2. Если ремень цел, проверьте и при необходимости отрегулируйте его натяжение (см. «Проверка и регулировка натяжения ремня привода генератора и водяного насоса»).

3. Если и после натяжения ремня сигнальная лампа все равно горит, проверьте провода, подсоединенные к «плюсовой»

4. «минусовой» клеммам аккумуляторной батареи

5. Также к генератору. Провода могут быть оборваны, обломаны внутри изоляции или с окисленными или ненадежными контактами. Устраните неисправность и пустите двигатель. Если появился ток зарядки, можно продолжать движение.

Если после принятых мер лампа разряда аккумуляторной батареи продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться.

Полезный совет

Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, отключите магнитолу, лишние приборы освещения, вентилятор отопителя, обогрев заднего стекла и др.



Неисправности электрооборудования УАЗ 3163 (Patriot)

Чаще всего при повседневной эксплуатации автомобиля встречаются неисправности электрооборудования. По объективным причинам предпочтительно, чтобы ремонт электрооборудования проводили квалифицированные специалисты автосервиса.

Предупреждение

Неисправность электрооборудования (короткое замыкание) может привести к возгоранию электропроводки и пожару.

Если вышла из строя какая-либо цепь электрооборудования, первым делом проверьте, не перегорел ли защищающий ее предохранитель (см. «Монтажные блоки»). Неисправный предохранитель замените. Повторное перегорание того же предохранителя служит сигналом для немедленного ремонта соответствующей цепи электрооборудования.

Предупреждение

Категорически запрещается заменять перегоревший предохранитель другим, большего номинала, или «жучком».



Пуск двигателя от внешних источников тока Уаз 3163 (Patriot)

Если не удается пустить двигатель из-за частичного или полного разряда аккумуляторной батареи, то для пуска можно воспользоваться аккумуляторной батареей другого автомобиля. Для подключения батареи-«донора» используйте специальные соединительные кабели с зажимами типа «крокодил».

Предупреждения

При пуске двигателя от дополнительной аккумуляторной батареи тщательно соблюдайте последовательность работы, изложенную в данном подразделе. В противном случае может произойти возгорание или взрыв, что приведет к повреждению обоих автомобилей.

Перед подсоединением внешней аккумуляторной батареи убедитесь, что зажигание выключено. Выключите также все потребители электроэнергии (фары, автомагнитолу, стеклоочистители и др.).

При подсоединении и отсоединении проводов не допускайте их взаимного касания, а также соприкосновения проводов с вентиляторами, приводными ремнями или другими вращающимися деталями.

Не отсоединяйте провода внешней аккумуляторной батареи до тех пор, пока двигатель не начнет работать на нормальных оборотах холостого хода.

Если во время пуска двигателя от дополнительной аккумуляторной батареи вы оставили аудиосистему включенной, то возможны ее серьезные повреждения. Всегда перед пуском отключайте аудиосистему двигателя от аккумуляторной батареи другого автомобиля.

1. Установите автомобиль с разряженной аккумуляторной батареей рядом с автомобилем-«донором» в пределах досягаемости соединительных кабелей.

Предупреждение

Автомобили ни в коем случае не должны соприкасаться. В противном случае может произойти нежелательное замыкание на «массу», в результате чего вы не сможете пустить двигатель автомобиля с разряженной аккумуляторной батареей, а электросистемы обоих автомобилей могут получить повреждения.

2. Затормозите оба автомобиля стояночным тормозом.

3. Проверьте уровень электролита в разряженной батарее (см. «Проверка уровня электролита в аккумуляторной батарее»).

Предупреждение

Если уровень электролита сильно понижен или электролит выглядит замерзшим, не пытайтесь пустить двигатель от дополнительной аккумуляторной батареи. В этом случае возможен взрыв разряженной аккумуляторной батареи!

4. Откиньте защитный чехол клеммы «плюс» разряженной аккумуляторной батареи.

5. Присоедините зажим соединительного кабеля с рукоятками красного цвета к клемме «плюс» разряженной батареи.

6. Второй зажим кабеля с красными рукоятками присоедините к клемме «плюс» батареи-«донора».

Примечание

Для наглядности операция показана на снятой аккумуляторной батарее.

7. Зажим второго кабеля (с черными рукоятками) присоедините к клемме «минус» батареи-«донора»…

8. Второй зажим кабеля с черными рукоятками — к «массе» автомобиля с разряженной батареей в месте, расположенном на максимально возможном расстоянии от батареи. Удобнее всего присоединять зажим к транспортной проушине двигателя.

Примечание

Требование присоединения провода на максимальном расстоянии от батареи объясняется возможностью искрения в момент присоединения.

9. Убедитесь, что вы присоединили кабели в правильной последовательности и они не соприкасаются с подвижными деталями двигателя.

10. При использовании батареи, установленной на автомобиле-«доноре», пустите двигатель этого автомобиля и дайте ему поработать несколько минут на холостом ходу до момента устойчивой работы.

11. Пустите двигатель автомобиля с разряженной аккумуляторной батареей и дайте ему поработать до устойчивых оборотов холостого хода.

12. Отсоедините кабели в порядке, строго обратном порядку их присоединения.



Посторонние стуки УАЗ 3163 (Patriot)

Стуки в двигателе

Если вам показалось, что при работе двигателя появились звуки, которых не было раньше, немедленно убедитесь, все ли в порядке с двигателем. Чаще всего стуки в двигателе связаны с серьезными неисправностями, для диагностирования и устранения которых придется разбирать двигатель в условиях сервиса или гаража. Однако можно попытаться самостоятельно определить причину стуков, чтобы решить, ехать в автосервис своим ходом или на буксире.

Предупреждение

Если у вас появятся малейшие сомнения в самостоятельной диагностике, доставайте буксировочный трос. Серьезный ремонт поврежденного двигателя будет стоить дороже, чем услуги буксировщика.

Стук коренных подшипников — очень опасный; мотор надо остановить немедленно, в автосервис или гараж придется ехать на буксире. Стук низкого тона. Прослушивается в нижней части картера, заметно усиливается под нагрузкой и при увеличении частоты вращения. Часто его появление сопровождается падением давления масла (сигнальная лампа аварийного падения давления масла горит практически постоянно).

Стук шатунных подшипников — очень опасный; мотор надо остановить немедленно, в автосервис или гараж ехать на буксире. Звук ритмичный, звонкий, металлический, среднего тона. Значительно возрастает при увеличении нагрузки и полностью пропадает при отключении свечи зажигания.

Стук поршневых пальцев — опасный; не нагружая двигатель, можно доехать до автосервиса или гаража самостоятельно. Ритмичный, высокого тона с резким металлическим оттенком, слышен на всех режимах работы двигателя, усиливается при увеличении нагрузки на двигатель. Полностью пропадает при отключении свечи зажигания.

Стук изношенных поршней и цилиндров — неопасный; не нагружая сильно двигатель, можно доехать до автосервиса или гаража самостоятельно. Звук, напоминающий стук глиняной посуды. Особенно хорошо слышен на непрогретом двигателе, по мере прогрева уменьшается или исчезает.

Стук клапанов — неопасный, можно доехать до автосервиса или гаража самостоятельно. Металлический стук на фоне общего глухого шума. Хорошо прослушивается на малой и средней частоте вращения коленчатого вала со стороны головки блока цилиндров над местами расположения клапанов. Стук клапанов обычно появляется при выходе из строя гидротолкателей, которые в этом случае необходимо заменить.

Детонационные стуки — опасные, но, как правило, устраняются заменой датчика детонации. Не нагружая сильно двигатель, можно доехать до автосервиса или гаража самостоятельно. Звонкие металлические стуки, возникающие, как правило, при разгоне автомобиля. Причина — отказ датчика детонации, применение низкооктанового топлива, перегрузка двигателя при слишком раннем включении повышенной передачи, значительное нагарообразование в камерах сгорания. Необходимо заменить датчик детонации (см. разд. 10 «Электрооборудование») и применить специальную присадку к топливу для удаления нагара на клапанах и в камерах сгорания.

Стуки в подвеске и трансмиссии

При появлении посторонних стуков в подвеске движущегося автомобиля необходимо сразу же установить их источник независимо от того, постоянный это стук или появляется только при проезде неровностей.

Предупреждение

Неисправности в подвеске могут привести к серьезной аварии.

Состояние подвески лучше проверять на автомобиле, установленном на эстакаде, смотровой канаве или подъемнике, а если такой возможности нет, можно проделать эту работу, хотя и с меньшими удобствами, на свободной ровной площадке.

Начните проверку с внимательного осмотра состояния деталей подвески.

1. Проверьте состояние резинометаллических шарниров подвески, резиновых втулок штанги стабилизатора и надежность крепления их скоб.

2. Внимательно осмотрите рычаги подвески. Трещины и механические повреждения рычагов недопустимы.

3. Осмотрите втулки верхнего и нижнего креплений передних и задних амортизаторов. Замените втулки с порванной, потрескавшейся или выдавленной с одной стороны резиной.



Возможные причины стуков в подвеске и трансмиссии и способы их устранения  УАЗ 3163 (Patriot)



Стук (шум) в карданной передаче УАЗ 3163 (Patriot)

Диагностировать исправность карданной передачи по издаваемым ею шумам довольно трудно. Если вам не удалось точно определить источник шума, обратитесь к квалифицированному специалисту.

Возможные стуки (шумы) карданной передачи, их причины и способы устранения

Стук (шум) в заднем мосту

Диагностировать исправность заднего моста по издаваемым им шумам довольно трудно. Если вам не удалось точно определить источник шума, обратитесь к квалифицированному специалисту.

Стук (шум) в переднем мосту

Диагностировать исправность переднего моста по издаваемым им шумам довольно трудно. Если вам не удалось точно определить источник шума, обратитесь к квалифицированному специалисту.

Возможные стуки (шумы) переднего моста, их причины и способы устранения

 Вибрации и удары на рулевом колесе

Причиной стуков снизу могут быть неисправности не только подвески, но и рулевого управления автомобиля.

Предупреждение

Состояние рулевого управления в значительной степени влияет не только на удобство управления автомобилем, но и на безопасность движения.

Причиной стуков и вибраций на рулевом колесе могут быть плохое состояние шаровых шарниров рулевых тяг и рулевого механизма, колес и шкворневого узла автомобиля.

Для проверки рулевого управления установите автомобиль на горизонтальной площадке и выполните следующие операции.

1. Резко поворачивая рулевое колесо в обоих направлениях (это должен делать помощник), проверьте визуально и на слух крепление рулевого механизма (перемещения механизма на шпильках крепления и стуки не допускаются)

Предупреждение

Если корпус рулевого механизма перемещается из стороны в сторону, необходимо подтянуть его крепление к раме.

2.Осевой люфт в шарнирах наконечников рулевых тяг

Предупреждение

Наконечник рулевой тяги с поврежденным чехлом шарнира или повышенным зазором в шарнире обязательно замените новым. При замене наконечников рулевых тяг возможно нарушение схождения колес.

3. Надежность затяжки и стопорения гаек пальцев шаровых шарниров.

4. Под панелью приборов проверьте люфт в шлицевых соединениях карданных шарниров промежуточного вала рулевой колонки (необходимо снять подрулевой кожух).

5. Внимательно осмотрите шины передних колес. Сильные удары от дорожной поверхности, особенно при попадании в выбоины, могут вызвать расслоение нитей корда в каркасе шины и появление выпуклости («грыжи») или перекос шины.

Полезные советы

Возможной причиной вибрации и ударов на рулевом колесе при движении со скоростью выше 70–80 км/ч может быть дисбаланс передних колес. Обратитесь в автосервис или пункт шиномонтажа для проверки балансировки передних колес.

Если удары и вибрация на рулевом колесе появляются в момент нажатия на педаль тормоза, необходима замена тормозных колодок, ремонт или замена передних тормозных дисков (см. разд. 9 «Тормозная система»).



Проблемы с тормозной системой УАЗ 3163 (Patriot)

Тормозная система вашего автомобиля снабжена вакуумным усилителем, антиблокировочной системой (ABS) и довольно эффективна. Снижение эффективности торможения, занос автомобиля при торможении должны стать сигналом для срочной проверки тормозов.

Предупреждение

Регулярно проверяйте уровень тормозной жидкости в бачке главного тормозного цилиндра. Уровень тормозной жидкости должен находиться около метки «MAX» на корпусе бачка.

Падение уровня жидкости свидетельствует либо об утечке тормозной жидкости из системы, либо о чрезмерном износе тормозных колодок. Если в комбинации приборов загорелась лампа, сигнализирующая о низком уровне тормозной жидкости, не торопитесь сразу же доливать ее, сначала проверьте толщину накладок тормозных колодок: может быть, пришло время заменить колодки?

Производители автомобиля рекомендуют заменять всю тормозную жидкость в системе через 30 000 км пробега или 2 года (в зависимости от того, что наступит раньше).

Некоторые водители пренебрегают этим советом, поскольку жидкость в бачке кажется им достаточно чистой, и совершенно напрасно. Дело в том, что тормозная жидкость очень гигроскопична: она впитывает влагу из воздуха, которая со временем не только разрушает поверхности тормозных цилиндров, трубопроводов и, как следствие, приводит к преждевременному выходу из строя узлов тормозной системы, но и существенно снижает температуру кипения тормозной жидкости. Нормальная температура кипения тормозных жидкостей класса DOT-3, DOT-4 составляет 210–260 °С. При частых интенсивных торможениях дисковые тормоза сильно нагреваются, при большом содержании воды тормозная жидкость может вскипеть, что, как правило, приводит к отказу тормозов.

Полезный совет

Для того чтобы в будущем не подвергнуть себя непредвиденным расходам на ремонт не только тормозной системы, но и всего автомобиля, лучше своевременно заменять жидкость в тормозной системе.

Рекомендуем заменять тормозную жидкость через 2 года.

При появлении проблем с тормозами прокачайте тормозную систему (см. «Прокачка гидропривода тормозной системы»). Если это не дало желаемого результата, необходимо тщательно проверить всю тормозную систему, как описано ниже (см. «Проверка тормозной системы»).

Прокачка тормозной системы

Если тормозная педаль стала «мягкой», а при нескольких последовательных нажатиях становится «тверже», значит, в гидравлический привод тормозной системы попал воздух.

Для удаления воздуха из системы необходимо прокачать тормоза. Процедура прокачки тормозов довольно простая, но удобнее проводить ее с помощником.

Подробное описание прокачки тормозной системы вы найдете в разд. 9 «Тормозная система» (см. «Прокачка гидропривода тормозной системы»).

Проверка тормозной системы

1. Причиной потери эффективности торможения может быть неудовлетворительная работа вакуумного усилителя. Для его экспресс-проверки нажмите несколько раз на педаль тормоза при неработающем двигателе, чтобы снять разрежение в усилителе, а затем, удерживая педаль, пустите двигатель. Если после пуска двигателя педаль немного опустится, вакуумный усилитель исправен.

2. Если педаль останется неподвижной, проверьте целость и надежность соединения шланга вакуумного усилителя со штуцером на впускной трубе двигателя

3. С усилителем. Неисправный шланг замените или отремонтируйте. Если шланг исправен, необходимо заменить вакуумный усилитель (см. «Замена вакуумного усилителя тормозов»).

Если торможение сопровождается биением и пульсацией педали тормоза, следует в первую очередь проверить состояние передних дисковых тормозных механизмов.

4. Установив автомобиль на домкрат, поочередно снимите передние колеса и осмотрите тормозные диски. Толщина тормозного диска должна быть не менее 20,4 мм, а поверхность диска — ровной и гладкой с обеих сторон. Если поверхность диска местами покрыта ржавчиной, что обычно бывает после продолжительной стоянки автомобиля с непросушенными тормозами, попробуйте зачистить рабочую поверхность мелким наждачным полотном. Если эта процедура не поможет, придется отдать диски в шлифовку или заменить новыми.

5. Проверьте подвижность поршня тормозного механизма. Для этого попробуйте отверткой сдвинуть поршень с места. Если поршень не удается сдвинуть, значит, его заклинило в тормозном цилиндре.

Предупреждение

Заклинивание поршня тормозного цилиндра приводит к постоянному притормаживанию соответствующего колеса при отпущенной педали и заносу автомобиля при торможении.

6. Проверьте подвижность колодок. Если они перемещаются с затруднением, очистите от грязи и ржавчины торцовые поверхности оснований колодок и гнезда в суппорте, обеспечив совершенно свободное перемещение колодок.

7. Проверьте толщину накладок колодок. Если она равна или меньше 1,5–2 мм, замените колодки.

Если торможение сопровождается рывками автомобиля и скрипом в районе задних колес, если при интенсивном торможении происходит занос задней части автомобиля, проверьте состояние барабанных тормозных механизмов задних колес.

8. Установив автомобиль на домкрат, поочередно снимите задние колеса, снимите тормозные барабаны (см. «Замена тормозного барабана») и измерьте диаметры их рабочих поверхностей. Внутренний диаметр барабана должен быть не более 218 мм, рабочая поверхность барабана должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (которая должна быть не более 0,5 мм, овальность можно определить по неравномерно изношенной рабочей поверхности барабана). Если внутренний диаметр барабана больше допустимого, кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.



Прокол колеса УАЗ 3163 (Patriot)

Прокол колеса — это неприятность, с которой рано или поздно сталкивается каждый водитель. Воздух из проколотого колеса может выходить быстро или медленно, это зависит и от размера предмета, который проколол колесо, и от того, какие шины установлены на автомобиль: камерные или бескамерные. С небольшим гвоздем в бескамерной шине можно ездить много дней, прежде чем вы заметите, что колесо «спустило».

Очень важно вовремя определить, что произошел прокол колеса. Во время движения обращайте внимание на поведение автомобиля: если он стал плохо разгоняться, увеличилось усилие на рулевом колесе при маневрировании или ухудшилась курсовая устойчивость, обязательно проверьте давление в колесах.

Самый простой способ отремонтировать колесо — обратиться в ближайшую шиномонтажную мастерскую, где ремонт сделают быстро, профессионально и, как правило, по вполне доступной цене.

Предупреждение

Не пытайтесь добраться до шиномонтажной мастерской на полностью спущенном колесе: достаточно проехать так несколько десятков метров, и шину придется выбрасывать.

Нужно заменить поврежденное колесо запасным. Эта довольно простая операция тем не менее требует некоторых навыков.

При проколе колеса включите аварийную сигнализацию, плавно затормозите автомобиль до скорости 2–3 км/ч, на первой передаче постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части. Если позволяют дорожные условия и это не противоречит требованиям Правил дорожного движения, при проколе любого колеса с правой стороны автомобиля прижимайтесь к правой обочине, при проколе слева — к левой. Старайтесь не останавливать автомобиль в местах, где дорога плохо просматривается, – в крутых поворотах, на спусках и подъемах, на мостах и в тоннелях. Если автомобиль остался на проезжей части, в первую очередь обеспечьте собственную безопасность и безопасность других участников дорожного движения! Включите аварийную сигнализацию и установите знак аварийной остановки.



Замена колеса на УАЗ 3163 (Patriot)

Вам потребуются: ключ «на 22» для гаек крепления колес (баллонный ключ), домкрат, противооткатные упоры, запасное колесо, насос.

Примечание

Перед началом работы установите автомобиль на ровной площадке и подложите противооткатные упоры под колеса. Если вы меняете переднее колесо, затормозите автомобиль стояночным тормозом.

1. Снимите чехол с запасного колеса.

2. Отверните три гайки крепления запасного колеса к кронштейну на задней двери

3. Снимите запасное колесо и положите его на землю рядом с заменяемым колесом.

4. Выверните три винта крепления декоративной накладки

5. Снимите накладку.

6. Баллонным ключом или головкой ослабьте затяжку пяти гаек крепления колеса.

7. Приподняв балку моста домкратом, вывесите заменяемое колесо.

8. Окончательно отверните гайки и снимите колесо.

Предупреждения

Приподнимайте автомобиль домкратом на высоту, необходимую для снятия и установки колеса.

Старайтесь, чтобы автомобиль находился в вывешенном состоянии со снятым колесом как можно меньше времени.

Если работаете на мягком грунте, подложите под основание домкрата толстую доску. Не применяйте для этой цели кирпичи — они легко раскалываются, автомобиль может сорваться с домкрата, тяжело травмировав вас.

9. Установите запасное колесо. Заверните гайки крепления, не затягивая их окончательно.

10. Опустите автомобиль и окончательно затяните гайки.

Полезные советы

Для того чтобы почувствовать необходимое усилие затяжки болтов крепления колеса (момент затяжки – 100 Н·м), первое время применяйте динамометрический ключ.

Не смазывайте болты крепления — это может привести к их самоотворачиванию на ходу.

11. Проверьте давление в шинах и при необходимости доведите его до нормы.


Источник: http://1avtorul.ru/uaz/uaz-patriot.html?showall&start=2



Манометр для замера давления масла в двигателе фото



Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Манометр для замера давления масла в двигателе

Похожие записи:
