Автор темы  Отправлено 23 October 2009 - 12:56

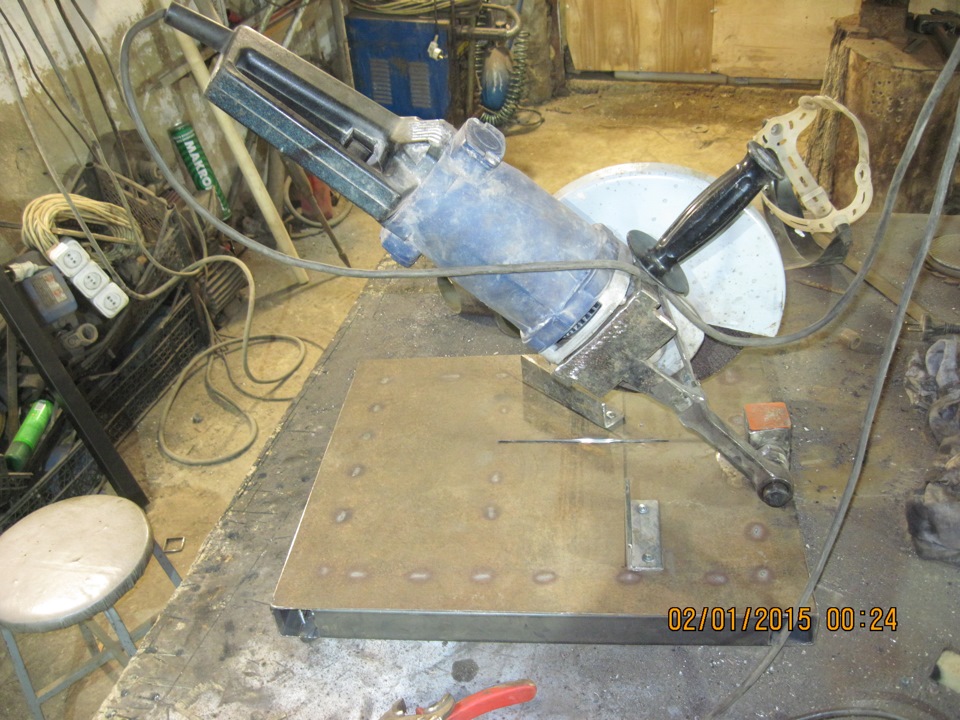

Отрезной станок на базе болгарки Вот наконец-то долелал отрезной станочек. Задача: резать мелкие трубки, профиля, кругляк и квадрат. Болгарка 125мм, 900Вт, Интерскол дешевый. Основа 17мм плита 40Х, стойки - швеллер 100мм, маятник - тоже швеллер на самодельном подвесе(подшипники 12Х28Х8 в самодельных фланцах, вал 12мм от принтера). Ручка от ручной дрели. Все соединения на болтах|винтах. Но потом силовые узлы сварю. Надо еще придумать тисочки, а пока прикрутил заводские станочные. И не сделаны еще упоры, пружины и прочее чтоб удобно было и правильно :wacko:

F13

Отправлено 23 October 2009 - 13:06

Отрезной станок на базе болгарки ну что ж ... может быть, может быть....
обычно все косяки проявляются сразу после начала эксплуатации.... а для тисков места не мало оставил?
и чем будешь вертикальность диска регулировать?

Сообщение отредактировал F13: 23 October 2009 - 13:10

realsystem

Автор темы  Отправлено 23 October 2009 - 13:29

Отрезной станок на базе болгарки

Вертикальность диска у меня можно регулировать кучей способов: фланцы подшипников, вертикальные стойки, маятник на валу. Поясните зачем его регулировать, если я его один раз выставил ровно по угольнику?
Тиски я сделаю мелкие, мне не надо резать крупные вещи, сама болгарка не тянет. Для крупняка делаю мехпилу(см, соответствующую тему)

F13

Отправлено 23 October 2009 - 13:30

Отрезной станок на базе болгарки

ну я не спорю....)) я спрашиваю...

realsystem

Автор темы  Отправлено 23 October 2009 - 13:32

Отрезной станок на базе болгарки

Да я понимаю.

Крематор

Отправлено 23 October 2009 - 19:30

Отрезной станок на базе болгарки

А с таким валом если долгарку пытаться потянуть влево-вправо с усилием килограмм 5, диск сильно перемещается?

realsystem

Автор темы  Отправлено 23 October 2009 - 19:34

Отрезной станок на базе болгарки А причем тут вал, толщины вала более чем достаточно. Я канешно не тянул, ибо разобрал все для окончательной сборки(не все винты\болты на местах) :) Как соберу рабочий вариант подергаю с динамометром.

Gideon

Отправлено 23 October 2009 - 22:34

Отрезной станок на базе болгарки

мда, маловат станочек. и жесткость наверное мала.

realsystem

Автор темы  Отправлено 24 October 2009 - 10:10

Отрезной станок на базе болгарки

размер станка соответствует мощности болгарки: а жесткости вполне достаточно

realsystem

Автор темы  Отправлено 26 October 2009 - 13:50

Отрезной станок на базе болгарки

Подобрал пружину для оттягивания всего маятника наверх, начал делать тисочки. Ну и порезал несколько железок для пробы, всё нормально, режет ровно.

Ломастер

Отправлено 31 October 2009 - 23:08

Отрезной станок на базе болгарки

Тоже подумываю собрать такой, только плиты под столешницу нет:(
А диаметра диска хватает?

Gideon

Отправлено 31 October 2009 - 23:13

Отрезной станок на базе болгарки

у меня стоит задача сделать отрезной чтоб пилил сталь по сечению в кирпич

Мишин Николай

Отправлено 31 October 2009 - 23:58

Отрезной станок на базе болгарки Я тоже хочу. И чтоб кирпич... И чтоб по диагонали... :)
Представляю себе это так: двигатель 2.2 кВт 3000. Диск 355 или 400 мм. Какой?
Ось - две шаровые опоры. Лучше б/у , потому что новые туговаты. Возвратная пружина - амортизатор крышки багажника. Ну и т.д.
realsystem молодец. По любому стало работать удобней.
С уважением
Мишин Николай.

Gideon

Отправлено 01 November 2009 - 00:04

Отрезной станок на базе болгарки

я мехпилу вижу в этих мечтах. абразивом дюже грязно и громоздко. да и мощности много надо. на 400й диск надо 8 КВт как минимум.

ValerijA

Отправлено 01 November 2009 - 00:37

Отрезной станок на базе болгарки

Добавьте перед осью алюминиевую банку для опилок (они полетят примерно в это место) с магнитом от винчестера на дне. Сильно уменьшит количество разбросанных опилок.

realsystem

Автор темы  Отправлено 02 November 2009 - 18:00

Отрезной станок на базе болгарки

ValerijA (Oct 31 2009, 23:37) писал:

Добавьте перед осью алюминиевую банку для опилок (они полетят примерно в это место) с магнитом от винчестера на дне. Сильно уменьшит количество разбросанных опилок.

Какие опилки? Вы о чем? Там просто абразивная пыль, ни банка, ни магнит на спасут отца русской демократии.

realsystem

Автор темы  Отправлено 02 November 2009 - 18:06

Отрезной станок на базе болгарки

Minika (Oct 31 2009, 22:58) писал:

Я тоже хочу. И чтоб кирпич... И чтоб по диагонали... :p
Представляю себе это так: двигатель 2.2 кВт 3000. Диск 355 или 400 мм. Какой?
Ось - две шаровые опоры. Лучше б/у , потому что новые туговаты. Возвратная пружина - амортизатор крышки багажника. Ну и т.д.
realsystem молодец. По любому стало работать удобней.
С уважением
Мишин Николай.
Спасибо, но задача стояла делать на базе мелкой ручной болгарки, которую можно легко вынуть и покромсать кузовщинку раритета :pardon: По поводу диагональной резки: щас делаю тисочки для этого станка, они будут поворотными. А работать стало ооооочень удобно, двумя пальцами держу рукоятку пока отрезаю что-нибудь, а раньше нужно было корячиться.
По вашей конструкции: шаровые опоры имеют много степеней свободы, тут не подойдут, тут надо ступицу колесную взять и не мучать мозг.

Ломастер (Oct 31 2009, 22:08) писал:

Тоже подумываю собрать такой, только плиты под столешницу нет:(
А диаметра диска хватает?

Плиту я взял в металлоприемке, также как и весь остальной металл. Цена 15р за кг. А плита попалась 40Х :pardon: Диска мне хватает, он работает полностью, точнее на сколько позволяет сама болгарка.

ValerijA

Отправлено 04 November 2009 - 23:24

Отрезной станок на базе болгарки

"Какие опилки? Вы о чем? Там просто абразивная пыль, ни банка, ни магнит на спасут отца русской демократии."
Отца демократии не знаю, а меня спасают. Или правда кирпичи пилить будете?
Тогда на дно банки клок каменной ваты для немагнитных опилок.

СЕМЕН57

Отправлено 05 November 2009 - 00:50

Отрезной станок на базе болгарки

Всё таки есть в болгарке один существенный недостаток: отсутствие третьей базовой точки для стационарного крепления (применительно к данным условиям) и выставить её строго под угол проблемно (крепление за пластмассовую рукоятку мне представляется несерьёзным).

Gideon

Отправлено 05 November 2009 - 00:53

Отрезной станок на базе болгарки

СЕМЕН57, за резьбовое отверстие для ручки
