Не только хорошим отопительным прибором является камин. В некоторых случаях на нем можно приготовить пищу, например, если для этого есть специальная «варочная» поверхность или если захотелось пищи на «открытом» огне. Это достаточно красивая конструкция, которая скорее украшает комнату. Но она не должна быть слишком маленькой в соизмерении с помещением. Лучше всего определять по пропорции 1/50. То есть площадь портала камина должна быть равна 1/50 части площади комнаты. Для лучшего примера возьмем комнату в 20 квадратных метров. Значит, площадь портала должна быть 20/50=0,4 м2. Эта простая формула позволит не ошибиться в расчетах. Так как далеко не всегда камин организовывают в больших помещениях. А ошибка в данном случае в расчетах может быть чревата отсутствием комфортной температуры, как при работе камина, так и без него. Лучше всего, чтобы объяснить выполнение работ своими руками, сделать это на примере все той же комнаты в 20х25 квадратных метров. Тогда проще будет вычислить не только габариты камина, а и приблизительное количество строительного материала.

Железный камин

Дополнительные свойства

Здесь просто нельзя не отметить, что камин – это еще и дополнительное средство быстрого проветривания комнаты. За счет правильности построения конструкции в неработающем состоянии через портал очень быстро происходит процесс вентиляции помещения.

malenkij_kamin_dlya_dachi_02

С прямым дымоходом

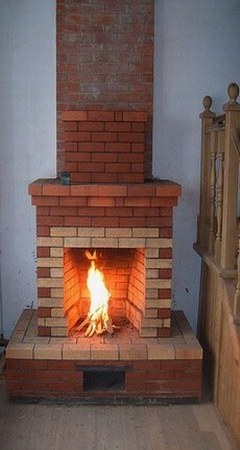

Попробуем построить классический камин с прямым дымоходом для дачи. Сначала приведем нужные размеры всех элементов для данной квадратуры помещения.

Ширина портала в случае с 20-25 «квадратами» может быть от 70 до 80 см, соответственно, высота его — 56-63 см, глубина топливника – 35-38 см, а высота его задней стенки – 36 см, ширина – 45-50 см. Сечение дымохода с гладкими стенками при комнате в 20 м2 – 14х27 см, при 25 м2 – 27х27 см, а сечение с шероховатыми стенками в обоих случаях – 27х27 см.

malenkij_kamin_dlya_dachi_03

При этом из всех дополнительных материалов может понадобиться решетка для портала и шибер либо печная задвижка.

Внимание! Первоначально необходимо сделать пол. Так как конструкция поднимается от пола до печной трубы или дымохода либо, если этих конструкций нет, до крыши с выводом на улицу. Поэтому очень важно сделать правильный пол. Он не может состоять из легкоплавких материалов. Если укладывается кирпич под облицовку, он должен быть огнеупорным, ровно как и облицовочный материал. В случае, например, с деревом все немного по-другому.

Итак, для пола используется огнеупорный кирпич кладкой в один слой. Но если нужно, чтобы камин был как бы на пьедестале, вполне можно использовать два слоя. Важным моментом также является то, что огнеупорный пол должен выступать минимум на треть от всей глубины камина вместе с основной камерой. Поэтому при расчете нужно закладывать дополнительное количество огнеупорного кирпича. Всего для стандартного камина размерами 77х129 см (это как разе необходимые габариты для полноценного обогрева 20-25 «квадратов») понадобится 186 штук огнеупорного кирпича и 720 обыкновенного. Задвижка в данном случае должна иметь сечение 140х270 см. Не стоит также забывать и о прочистной дверце.

malenkij_kamin_dlya_dachi_04

Работы

Мы уже сказали, что выкладку конструкции надо начинать от пола. Лучше всего с задней стенки топливника. Она начинается от основания портала и заканчивается переходом его в дымоход. Сначала задняя стенка поднимается на 36-38 см. Она укладывается, как правило, в два кирпича. Внешний слой — из обыкновенного красного, а внутренний слой — из огнеупорного. Кладка внутренней части — в один кирпич. После того, как выложили заднюю стенку внутренней части до 38 см, ее необходимо изогнуть под плавный угол в 20 градусов по направлению к полу. Это необходимо для того, чтобы тепло отражалось от топливного зеркала, шло к полу. Далее выкладывается основание зеркала. Оно должно подняться еще на 15-20 см. Далее — пирамидальная форма дымосборника, которая образует «дымовой зуб». Именно в его области устраивают специальную камеру для удаления сажи, которая скапливается в результате прочистки дымохода. Печная задвижка должна быть расположена либо над «дымовым зубом», либо уже в самой конструкции дымохода. В результате необычной конструкции самого корпуса камина, на внешней его стороне образуется очень удобная полка. Ее можно использовать под различные декоративные предметы интерьера.

malenkij_kamin_dlya_dachi_05

После того, как закончены работы по укладке корпуса, уже переходят к остальным работам. Это может быть отделка внешней части или же вывод дымохода и прочее.

Печь с духовкой

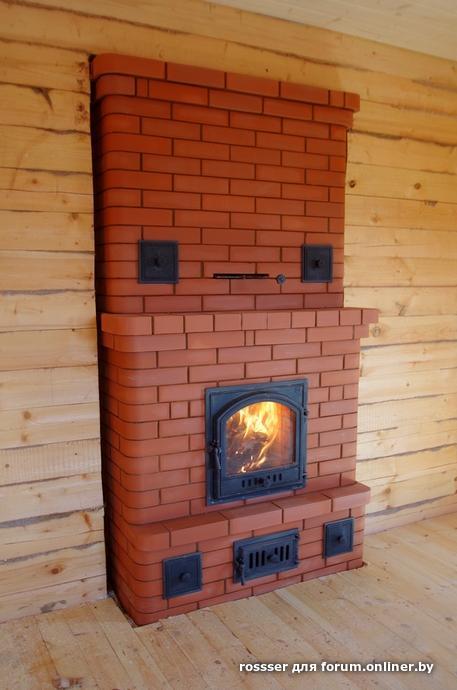

Давайте также попробуем сделать своими руками интересное решение для летнего домика – печь с духовкой. Имея такую конструкцию, расширяются кулинарные возможности, а также появляется дополнительный источник тепла. Эту печь можно разместить на летней кухне, во флигеле. Самое интересное, что она имеет окошко, которое достаточно аутентично смотрится во время работы. Итак, приступим к делу.

malenkij_kamin_dlya_dachi_06

Конструкция

Возьмем за пример совершенно малые габариты, даже меньше, чем для камина. При этом конструкция вполне может уместиться в самом крохотном дачном домике без сильного вреда визуальному пространству. Итак, при размерах 0,52х0,64х2,15 метра она позволит полноценно выполнять кулинарные и хозяйственные задачи. Кладка в этом случае будет только в один кирпич. Сечение топливника большое – 50 см.

Особенности кладки по рядам:

1-2-й ряды. Они должны быть выложены сплошь. 3-4-й ряды идут для формирования зольниковой камеры. А в третьем устанавливается поддувальная дверца. Она перекрывается уже в 5-м ряду кирпича. После того, как пятый ряд закончен, устанавливается колосниковая решетка. Между нею и кладкой важно соблюсти небольшое расстояние до 5 мм. Уже на 6-м ряду устанавливается топочная дверца. Предварительно крепится несколько полосок оцинкованной стали, которая будет служить основой дверки. Очень важно, чтобы между кладкой и рамой дверки была установлена асбестовая прокладка. Далее снова идет обыкновенная выкладка (9-м рядом, кстати, закрепляется топочная дверца), но ее необходимо укладывать шамотным либо огнеупорным кирпичом. На 12-м ряду устанавливается однокомфорочная плита. Также на 12 ряду устанавливается стальная полоса шириной 3-4 мм. Это делается для того, чтобы поддержать кирпичи, стоящие на ребрах. Именно они разделяют варочную часть от дымохода. 12-15-й ряды – варочная камера. Прочистные отверстия с дверками устанавливают в 17-18 и 21-22 рядах. На 19-м ряду образуется центральная перемычка дымоотвода.

malenkij_kamin_dlya_dachi_07

Третье прочистное отверстие устанавливается в 27-28 рядах. А уже 29-31 являются перекрытием печи. Всего понадобятся следующие материалы и дополнения:

  • кирпичи – 220 штук;
  • одна поддувальная дверка;
  • три прочистные дверки;

malenkij_kamin_dlya_dachi_08

  • духовой шкаф, конфорка и сама плита — обычно они вырезаются из чугунного листа;
  • несколько задвижек;
  • колосниковая решетка;
  • лист предтопочный и лист плоского шифера;
  • металлическая полоска.

malenkij_kamin_dlya_dachi_09

Два типа – варианты на выбор

Получается, рассмотрели два вида отопительных приборов своими руками для небольших летних домиков. Они оба разные и выбор следует делать из личных предпочтений, а также основываясь на имеющиеся условия, где будет эксплуатироваться сооружение. Тогда эффективность и комфорт будут на высоте, как и радость от получения желаемого результата.
