#41 Viziter

Viziter Отправлено 16 January 2015 - 13:34

Приспособление для заточки фуговальных ножей.

Просмотр сообщенияResWood (16 January 2015 - 13:11) писал:

Кто делал полноценные станки для заточки ножей для фуганка.

Промышленность делает.

#42 ResWood

ResWood Отправлено 16 January 2015 - 13:43

Приспособление для заточки фуговальных ножей. Промышленость и токарные с фрезерными делает, но тем не менее находятся умельцы в этом разделе форума кто занимается их строительством. Да и сам делал всякое разное, а вот на нормальный заточной мозгов не хватило. Прикупил корвет специально предназначенный для такой заточки, но у товарищей китайцев с прямизной рук тоже не всё в порядке.

Сообщение отредактировал ResWood: 16 January 2015 - 13:51

#43 Иванович Анатолий

Иванович Анатолий Отправлено 16 January 2015 - 17:29

Приспособление для заточки фуговальных ножей.

У меня самодельный станок для заточки ножей, но сейчас находится в частично разобранном и заваленном хламом состоянии. Спрос на столярные изделия упал, а у меня есть комплект новых заточенных ножей, так что восстанавливать буду не скоро. Первоночально я его делал под вертикальную долбежку, но не заладилось и сделал традиционную, для нас, горизонтальную. Состоит из сварной рамы на которой крепятся направляющие из уголков. По ним ходит каретка на 8-ми подшипниках (продольный ход). Поперечный- плита по плите с "ласточкиным хвостом". На верхнюю плиту, через переходную площадку, крепится чугунное приспособление для крепления ножа(из комлекта какогото станка). Двигатель с заточным камнем тоже крепится на раму. Ход каретки позволяет точить ножи длинной на 400мм. У меня на фуговочном вал с такими ножами. Сейчас стоит только рама с кареткой, остальное снято на другие нужды. Возможно для мастеров по металлу он покажется примитивным т.к. сделан по принципу деревообрабатывающих станков, с кареткой на подшипниках, но свою функцию он выполнял. Одно время приходили товарищи столяра, точили свои ножи.

#44 Srez60

Srez60 Отправлено 17 January 2015 - 09:39

Приспособление для заточки фуговальных ножей.

Просмотр сообщенияаро (16 January 2015 - 12:28) писал:

Надеюсь мысль ясно выразил.

Да, конечно.

Сообщение отредактировал Srez60: 17 January 2015 - 09:41

#45 Srez60

Srez60 Отправлено 17 January 2015 - 09:42

Приспособление для заточки фуговальных ножей.

Просмотр сообщенияResWood (16 January 2015 - 13:11) писал:

отклонение от прямолинейности не больше 0,025 на 100мм длины.

И зачем так смодельщиков пугать?

#46 Sharikdurik

Sharikdurik Отправлено 17 January 2015 - 10:23

Приспособление для заточки фуговальных ножей. Может поможет. Кто то делает так Приспособление для заточки фуговальных ножей.: 7e746c93824a.jpg на токарном по дереву. Были советские станки бытовые Приспособление для заточки фуговальных ножей.: image709_002.jpgПриспособление для заточки фуговальных ножей.: ножеточка.jpgПриспособление для заточки фуговальных ножей.: 13092012285.JPGПриспособление для заточки фуговальных ножей.: 13092012286.JPG А есть приспособы http://www.umeltsi.r...hov.svoimi.html и http://www.umeltsi.r...emu-stanku.html выбирайте на свой вкус.

#47 ResWood

ResWood Отправлено 17 January 2015 - 14:10

Приспособление для заточки фуговальных ножей.

Просмотр сообщенияSrez60 (17 January 2015 - 09:42) писал:

ResWood (16 January 2015 - 12:11) писал:
отклонение от прямолинейности не больше 0,025 на 100мм длины.
И зачем так смодельщиков пугать?

Ладно, делаем скидку на пролетарское происхождение. Снижаем в четверо, 0,1мм на 100мм. Имеется нож 250-300мм(обычный размер для самоделок). Точим. Прикладываем к торцу другого ножа, он шлифованный или фрезерованный если не подгонялся по ширине или весу. Смотрим на просвет. Или края завалены или в средине яма в две-три десятки, или то и другое вместе. Потом начинается при правке "там берет, здесь не берет", при установке "тут цепляет больше, там меньше". В результате три прохода отстрогал, край у заготовки завалил. Приходится после каждого прохода переворачивать.
Это до 300мм. При 400мм, а тем более при длине 500-600 еще больше сказывается и это не считая погрешностей столов и настроек станка. В общем дьявол кроется в мелочах.

Сообщение отредактировал ResWood: 17 January 2015 - 14:32

#48 mvaleriy1947

mvaleriy1947 Отправлено 17 January 2015 - 14:33

Приспособление для заточки фуговальных ножей.

Я занимаюсь профессиональной заточкой ножей у меня TORMEK-7 к нему есть приспособа для заточки фуговальных ножей дорогая 10000 стоит купил с дуру так за 5 лет всего 3 ножа заточил. Я к чему не сто ит станок делать а лучше найти заточника.

#49 ResWood

ResWood Отправлено 17 January 2015 - 16:27

Приспособление для заточки фуговальных ножей. Всё верно. Если есть нормальный заточник в шаговой доступности или если ножи надо точить раз в два года. А если ближайший в сорока километрах, к томуже надо под него подстраиваться. Тоесть выкроить половину рабочего дня, отдать-подождать-забрать, если не срастется смотаться ещё раз. Чтото накладно получается.
Да,кстати, почему самодельная приспособа или станок = хобби? Что ж мне ради десятка заточек в год покупать плоскошлифовальный. Есть сравнительно небольшой Корвет 470, но есть у него несколько несколько врожденных косяков которые хотелось бы исправить с помощью этого форума. Но кажется зря я в эту тему зашел.

Сообщение отредактировал ResWood: 17 January 2015 - 16:46

#50 сухарь64

сухарь64 Отправлено 17 February 2015 - 00:59

Приспособление для заточки фуговальных ножей. Здравствуйте! Посмотрите, может мой вариант подойдет. Каретка от печатной машинки- ход 43см,но полезный около 30 закреплена на деревянном бруске по всей длине рояльная петля. Угол выставляю по школьному транспортиру с линеечкой. Двигатель от старой стиралки 1400 об. довольно тихоходный ножи не поджигает, в столешницу жестко закреплена гайка и вращением "барашка" осуществляется подача. Прижим из шинки внизу и уголка со срезанной до 5мм полкой вверху. Если заинтересует задавайте вопросы, отвечу. Пользуюсь уже довольно долго, затачиваю все что необходимо. Жесткость достаточная, главное чтоб круг не "бил".

Прикрепленные изображения

  • Приспособление для заточки фуговальных ножей.: Фото0653.jpg
  • Приспособление для заточки фуговальных ножей.: Фото0655.jpg
  • Приспособление для заточки фуговальных ножей.: Фото0657.jpg
  • Приспособление для заточки фуговальных ножей.: Фото0658.jpg
  • Приспособление для заточки фуговальных ножей.: Фото0659.jpg

#51 Anton_S

Anton_S Отправлено 17 February 2015 - 21:20

Приспособление для заточки фуговальных ножей.

Просмотр сообщенияResWood (16 January 2015 - 13:11) писал:

Вроде форум металистов-станочников, а предлагается какой то детсадовский лепет. Какая нафик болгарка, если нож должен брить волосы на руке и отклонение от прямолинейности не больше 0,025 на 100мм длины. "Взрослые" здесь есть? Кто делал полноценные станки для заточки ножей для фуганка

Полноценный станок для заточки 400 ножа должжен иметь ход 800 мм минимум . Т е , полноценную станину , полноценный привод , полноценный шпиндель и полноценные направляющие . Все это хозяйство стоит вполне "полоценных "денег .И заменяется , например , заточным станком , коих в местной барахолке есть .. Я к тому , что - а надо ли городить "любителям" такой вот огород ? Знакомый столяр с очень хорошими заказами и кучей всяких фуганков спокойно точит ножи у меня . В смысле я ему затачиваю. И не помышляет о заточном станке . Ему работать надо , а не проектировать- экспериментировать -строить и тп ...Его больше напрягают раздолбаи -помощники сующие в фуганок доски с шурупами или скрепками. Приспособу под шлифовальный с показывал в этой теме . Специально не мерил , но на плите гранитной 1 класса просветов нет . Волос бреет ( после доводке на водном японце) . Кророче слесаю -слесарево , а Кесарю кесарево...

Сообщение отредактировал Anton_S: 17 February 2015 - 21:20

#52 ResWood

ResWood Отправлено 18 February 2015 - 09:03

Приспособление для заточки фуговальных ножей.

Просмотр сообщенияAnton_S (17 February 2015 - 21:20) писал:

Кророче слесаю -слесарево , а Кесарю кесарево...

Одну из причин по которой приходится заниматься самомостоятельной заточкой указал выше. Время (рабочее) потраченное на разъезды тоже стоит денег.
PS Представьте что знакомый живет за сорок километров. И Вам приходится самостоятельно ездить забирать-отдавать эти самые ножи. Причем курьерские услуги не оплачиваются.

Сообщение отредактировал ResWood: 18 February 2015 - 09:15

#53 Anton_S

Anton_S Отправлено 18 February 2015 - 20:20

Приспособление для заточки фуговальных ножей.

Просмотр сообщенияResWood (18 February 2015 - 09:03) писал:

PS Представьте что знакомый живет за сорок километров. И Вам приходится самостоятельно ездить забирать-отдавать эти самые ножи. Причем курьерские услуги не оплачиваются.


Да понятно , что дорого может многое съесть . Но это можно делать попутно , и брать сразу несколько комплектов . Заточной сейчас стоит от 50 до 100 тр ... Редко можно найти до 30 , Представьте , сколько ножей можо заточить на эту сумму . По моим ценам 30-40 раз два комплекта 300 мм ( по 4 ножа) ( если станок стоит 30тр) . И никаких проблем и возни с кругами , обслуживанием и пр... Поверьте , в заточке есть много нюансов....впрочем Вы знаете... Если бы я делал заточной под ножи он стоил бы не менее 100 тр .. Понятно , что не колхоз .

Сообщение отредактировал Anton_S: 18 February 2015 - 20:20

#54 ResWood

ResWood Отправлено 19 February 2015 - 10:21

Приспособление для заточки фуговальных ножей.

Просмотр сообщенияAnton_S (18 February 2015 - 20:20) писал:

Поверьте , в заточке есть много нюансов....

Ага. Она вся деревообработка такая. Чем дальше в лес тем толще партизаны.
В принципе нужно исходить из того какие станки имеются. Для самоделок и бытовых с шириной до 300мм зачастую вполне достаточно приставки к наждаку. Просто нет особого смысла ловить сотки на ножах если столы не очень прямые, вполне достаточно просто хорошо заточить. Когдато точил с помощью вот такой приспособы к заточному.
Приспособление для заточки фуговальных ножей.: Приставка.JPG
В десятку на всю длину ножа можно уложиться. Но скорее ручная подгонка. Нынешний корвет конечно поточнее будет, но тоже самое не станок точит, а руки. Очень зависит насколько сильно прижал, насколько заглубился и т. д. Напоминает строгание ручным рубанком.

Сообщение отредактировал ResWood: 19 February 2015 - 10:22

#55 аро

аро Отправлено 19 February 2015 - 11:39

Приспособление для заточки фуговальных ножей. Самодельное приспособление для заточки ножей, даже с длиной более 600мм , так же имеет место быть, как и многие токарные, сверлильные и тому подобные самодельные станки на этом и других форумах. На пример- есть токари которые признают только сверхточные станки и фирменную оснастку и расходники, вероятно у них точность готовой продукции стоит на первом месте и ее цена вполне окупает расходы. Но очень много специалистов не брезгуют и самодельными или б/у расход никами, оснасткой даже станками. И их тоже качество своей обработки устраивает. Не говоря отом что и заточники , это те же люди и часто бывают криворукие, нет гарантии что угол заточки соблюдают, могут и перегреть заготовку, зачистить и отдать. Все это не по наслышке утверждаю. Советую не развивать тему про целесообразность изготовления, а предлагать свои варианты исполнения данного приспособления. Никого не хочу задеть.

<b>ResWood</b>, а по подробнее конструкцию можно показать?

#56 ResWood

ResWood Отправлено 19 February 2015 - 14:19

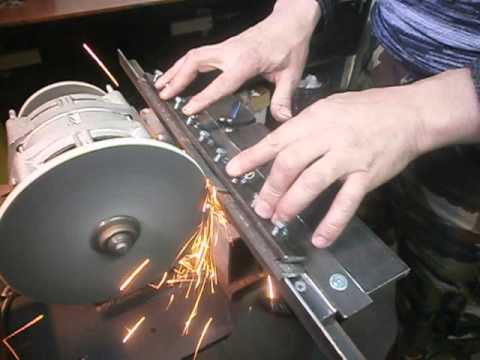

Приспособление для заточки фуговальных ножей. Нашел в металлоломе закромах родины.
Изначально по средине стоял двигатель с абразивным кругом и приставка устанавливалась на край стола. Потом без изменений переехала на заточной станок.
Приспособление для заточки фуговальных ножей.: Приставка2.JPGПриспособление для заточки фуговальных ножей.: Приставка3.JPGПриспособление для заточки фуговальных ножей.: Приставка4.JPG
Изготовлена из уголка и водопроводных труб дюймовой и дюйм с четвертью. Угол заточки и положение ножа относительно круга изменяется выдвижением боковых направляющих. Размеры подобраны так чтобы лезвие ножа проходило ниже центра круга.
Методика заточки проста. Круг подправляется алмазным карандашом. Заточка идет только его левой стороной.
Первоначально нож выставляется по одной отметке, потом проводится горизонтальная линия и остальные ножи выставляются по ней для того чтобы угол заточки был одинаковым. Заточка ведется с переодическим контролем по ровной поверхности. последние проходы делаются с легким касанием пока не отвалится загусенец Немного практики и получается довольно ровно.

Сообщение отредактировал ResWood: 19 February 2015 - 14:19

#57 Bo2

Bo2 Отправлено 19 February 2015 - 21:21

Приспособление для заточки фуговальных ножей.

Просмотр сообщенияSrez60 (26 November 2014 - 19:09) писал:

Схема примерно такая:

Так низя.
На деревянном есть тема по самодельным заточным для ножей.
У меня простенький "универсал", система простая, но работает отлично. На этом форуме в теме у кого какой заточной есть такой универсальчик ИЭ....че-то там.

Такой как в 47-м сообщении

#58 Todash

Todash Отправлено 25 February 2015 - 04:28

Приспособление для заточки фуговальных ножей. Сделал приспособление по такому образцу.
В принципе, автор все подробно разложил. Ножи у меня 200х25х3, Взял уголок 40х40, лучше 50х50 но под рукой не оказалось, одну сторону подрезал болгаркой и прошлифовал на этом же приспособлении :) Все получилось, результат даже на раздолбаном неправленном круге отличный.

Сообщение отредактировал Todash: 25 February 2015 - 04:31

#59 SU-500

SU-500 Отправлено 03 March 2015 - 18:33

Приспособление для заточки фуговальных ножей. Всем доброго времени суток!
Вчера закончил сей станочек.
Выбрал все возможные люфты
Укоротил направляющие до 750 мм-
Устранилось качение мотора на суппорте
А ножи точит станок с плавной ямой к центру полотна глубиной 0.25мм

Где искать косяк?


Обороты двигателя 1450 в минуту

Ход верхней каретки 0.1 мм за оборот

нижний винт с гайкой от задвижки на 50

Направляющие суппорта штоки от насосов ШГН Ф-27 мм

Зажим для ножей заводской 40 градусов

Подскажите,если есть что,благодарствую

Прикрепленные изображения

  • Приспособление для заточки фуговальных ножей.: Фото1549.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1547.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1545.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1540.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1542.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1538.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1527.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1520.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1518.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1515.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1496.jpg
  • Приспособление для заточки фуговальных ножей.: Фото1546.jpg

#60 Bo2

Bo2 Отправлено 03 March 2015 - 18:42

Приспособление для заточки фуговальных ножей.

0,25 - не сильный косяк, но не желателен.
Надо прокатать индикатором.
