Легендарный советский мотороллер «Муравей»

В наше время грузовая мототехника встречается на улицах очень редко. Хотя ещё несколько десятилетий назад такие транспортные средства пользовались огромным спросом. Тенденции меняются, причём объяснить всё достаточно просто: во времена СССР купить автомобиль могли только отдельные люди. А вот необходимость в транспортировке различных вещей, да и себя любимого, возникала очень часто. Мотоцикл с коляской был далеко не лучшим выбором в качестве маленького грузовика. Поэтому многие и выбирали мотороллер Муравей. Именно ему мы решили посвятить этот обзор.

Стоил «Муравей» 775 рублей. Его основными преимуществами были: доступность, простота в обслуживании, а также минимальная масса. Примечательно, что аналогичная техника и сегодня активно эксплуатируется в различных странах Азии.

Были у «Муравья» и некоторые недостатки. К примеру, его 2-тактный моторчик объемом всего 0,2 литра, потребляет около 7,5 литров бензина. Правда, в те годы данная цифра никого не пугала, поскольку топливо продавали по совершенно другим ценам, чем сегодня. Если вы хотите купить мотороллер Муравей, чтобы использовать его сейчас, рекомендуем тщательно всё взвесить. Ведь новые экземпляры уже не продаются, а б/у варианты потребляют уже около 9-10 литров из-за изношенности различных деталей двигателя.

Мотороллер Муравей оснащен рычажной передней подвеской, которая служит очень долго. Мотоциклы с телескопическими вилками гораздо менее надежны. Нередко современные мотолюбители заменяют стандартные передние амортизаторы китайскими аналогами от скутеров различных производителей.

Вес мотороллера Муравей составляет 240 кг, а это гораздо меньше, по сравнению с советскими мотоциклами. Столь небольшая масса заметно упрощала процедуру ремонта аппарата. Ведь владелец мог без особых трудностей перевернуть мотороллер на бок и приступить к восстановлению работоспособности его элементов.

Данный советский мотороллер имеет и иные преимущества, связанные с ремонтом. Например, для замены шины или камеры владельцу не нужно было бортировать колесо, ведь обод состоял из двух частей. Поэтому надо было лишь открутить крепежные болты.

Сзади установлена независимая подвеска. Колесо соединено с двигателем через роликовую цепь с использованием редуктора. Редуктор сделали действительно «на совесть». В это же время доступ к нему ничем не ограничен, что снова же обеспечивает возможность выполнения оперативного ремонта.

Мотороллер Муравей мог похвастать сравнительно компактным кузовом, габариты которого составляют 1250х1130 миллиметров. Но для обычной эксплуатации этого хватало. Известно, что можно было приобрести 2-местные модели. Правда, их недостатком было меньшее грузовое отделение. По сути, у всех была возможность выбора оптимальной версии, в зависимости от конкретных потребностей. Грузоподъемность мотороллера составляет в пределах 375 – 410 кг, в зависимости от версии исполнения.

Также производитель предлагал модификацию, которая оснащалась закрытым металлическим кузовом. Это был неплохой вариант для транспортировки различных бытовых предметов. Нередко такие «Муравьи» активно использовали различные предприятия.

Двигатель мотороллера обладает мощностью в 11 «лошадей», его рабочий объем равен 200 куб. см. При этом максимальная скорость этого замечательного средства передвижения достигала 60 км/ч. Объем бензобака составляет 12 литров. Заправлять этого «труженика» нужно смесью бензина и масла в пропорции 1:33.

Сегодня можно встретить различные варианты тюнинга мотороллера «Муравей». Например, можно увеличить высоту его бортов, что обеспечит больше возможностей для транспортировки сухой травы или различных сыпучих материалов.

Из «минусов» мотороллера стоит выделить то, что его нужно постоянно ремонтировать. Это самая распространенная «болезнь» всей продукции советского авто- и мотопрома.

В течение последнего времени на рынке начали появляться аналогичные мотороллеры китайского производства.

Мастерская Квадроцикл из Муравья

Квадроцикл из Муравья

Современный мощный квадроцикл можно выполнить на базе трёхколёсного мотороллера «Муравей». Муравьи выпускались на «Туламашзаводе» в период с 1959 по 1995 годы, всего было выпущено восемь моделей. Все модели имеют относительно сходные характеристики, существенно отличаются только емкость бензобака и мощность двигателя.

Характеристики мотоцикла Муравей

Габариты Муравья составляют 2680 мм длина, 125о мм – ширина и 1075 мм – высота, база мотоцикла – 1775 мм, дорожный просвет – 115 мм. Мотороллеры оснащены двигателем с многодисковым сцепление в масляной ванне, цепочным приводом, подача топлива осуществляется самотёком. Двигатель одноцилиндровый с объёмом 199 кубических сантиметра. Так как по законодательству необходимо фиксировать все транспортные средства, у которых объём двигателя превышает 50 кубических сантиметров, необходимо будет сразу же заботиться получением всей необходимой документации на транспортное средство.

Мощность двигателя «Муравья» составляет 11 лошадиных сил при 5000 оборотах в минуту. Мотороллеры обладают четырёхскороростной коробкой передач и приводом на задние колёса – качающимся валом с карданным шарниром. Задние подвески – независимые на поперечных рычагах, передняя – рычажная. Средний расход топлива составляет 6-7 литров на 100 км, при объеме бензобака 12 литров. Приблизительно этими же характеристиками будет обладать будущий квадроцикл.

На фотографии квадроцикл из Муравья, blooming.ucoz.ru

Сборка квадроцикла состоит из нескольких частей, принципиально ничем не отличающаяся от конструирования квадроциклов из Урала, Оки и других транспортных средств. Перед работой рекомендуется несколько раз просмотреть чертежи, чтобы полностью оценить предстоящую работу и ознакомиться со всеми этапами предстоящей сборки.

Первый этап – это небольшая переделка рамы – переустановка подседельных стоек, приварка багажника из тонкостенных труб и переделка передней части рамы, далее следует установка на раму подвесок, осей и колёс. Если нет возможности использовать независимую подвеску с дифференциалом, то колёса можно просто установить на ось со звёздочкой. Заднюю подвеску необходимо установить «классику» вместе с кулаками, желательно бу, так как новые кулаки довольно жёсткие и поначалу могут быть несколько дискомфортны в использовании. При закреплении двигателя (после прикручивания к раме) необходимо соединить вал двигателя передачей, как правило, используется обычная цепная передача.

Тормозная и рулевая системы

Отдельного внимания заслуживает тормозная система – основа безопасности пассажиров. Тормоза лучше всего приобретать новые, или от машины с малым количеством пробега. Управление квадроциклом может быть двух типов – рулевое или мотоциклетное. Независимо от выбранного типа, после установки механизма необходимо вывести все органы управления и соединить с рычагами и педалями других систем.

Внешний обвес квадроцикла можно использовать от старых машин, мотоциклов или придумать и смастерить что-то своё. После сборки необходимо установить противотуманные фары, сигналы поворота и стоп-сигналы. Вес получившегося транспортного средства составляет около 300 килограмм, колея – 1000 мм.

Ремонт мотороллера Муравей

Ни для кого не секрет, что инженеры тульского завода создали технику, с которой обычному владельцу приходится почувствовать себя механиком. Вот и по сей день, найдя очередную проблему, хозяину Муравья приходится брать в руки инструмент, вспоминая горе-инженеров. Одной из основных проблем является двигатель мотороллера Муравей, ремонт которого производится в большинстве случаев поломок.

Династартер

Однако не только двигатель может заставить мотолюбителя наглядно увидеть все составные части своего мотоцикла. Самая распространенная проблема заключается в неполадках династартера. Его, инженеры тульского завода, установили в Муравья, вместо обычного генератора переменного тока.

Чем же он так важен? Если вы заметили, горящую на панели приборов, красную лампочку во время работы мопеда, значит, у вас кончается зарядка. Происходит это потому, что генератор не вырабатывает переменный ток. Для начала в такой ситуации необходимо проверить целостность проводов, подсоединенных к династартеру и реле-регулятору. Если все в порядке, значит, проблема заключается непосредственно в династартере. У него могут быть три основных причины неполадок:

  • затруднение работы ротора (попадание в коллектор грязи или скопление пыли);
  • зависание, либо износ щеток;
  • нарушение целостности электрооборудования.

Поскольку в большинстве случаев работа династартера затруднена из-за загрязнения коллектора, стоит провести несложную разборку по инструкции, описанной в книге по эксплуатации мопеда. Главные правила при работе – это аккуратность и чистота. После разборки обязательно хорошо промойте все детали в бензине и смажьте трущиеся детали и ни в коем случае не бросайте запчасти.

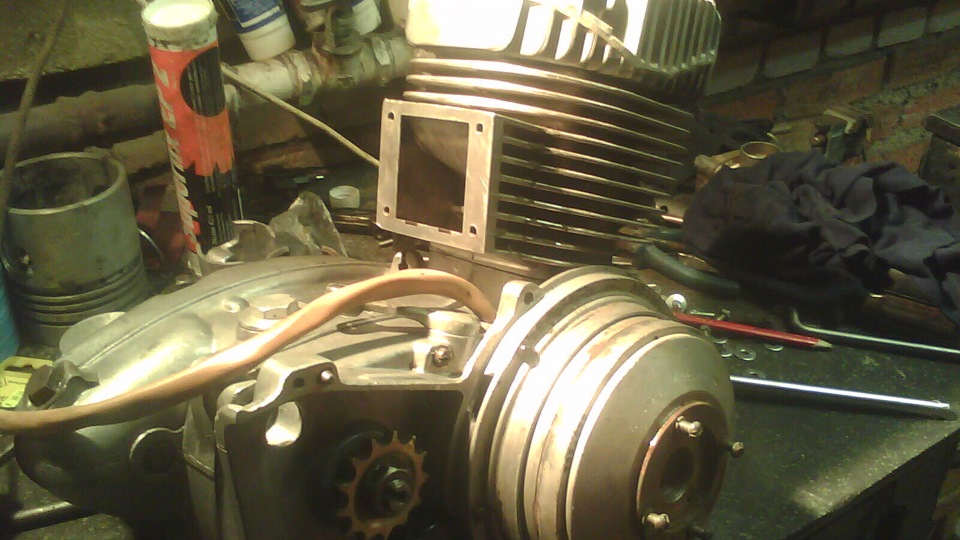

Сборка двигателя

В отличие от династартера, ремонт двигателя мотороллера Муравей своими руками сложно выполнить по книге эксплуатации. Поэтому стоит обратиться к советам опытных владельцев мотоциклов. Чаще всего, разбирать двигатель приходится при неполадках механизмов сцепления, работе коробки передач, а также износа коленчатого вала, подшипников или сальников. Самое главное правило – не бояться разбирать двигатель самостоятельно. Воспользовавшись данной инструкцией, разборка и сборка двигателя мотороллера Муравей не составит труда.

Итак, порядок действий при разборке двигателя:

  1. Для начала, подготовьте рабочее место. Если хотите добиться правильной и беспроблемной работы, держите все детали в чистоте и порядке. Запоминайте и комплектуйте порядок разборки.
  2. Первым делом снимаем двигатель с рамы. Для этого понадобится снять несущий капот, закрывающий мотор. Проще говоря, необходимо открутить дефлектор, улитку и провода: высоковольтный, плюсовой и массу. Откручивать можно в любом порядке.
  3. Поставьте мопед на любую скорость, скрутите гайку, фиксирующую династартер на коленчатом валу и, зажав тормоз, выпрессовывайте его.
  4. Оставив мотороллер на скорости, отвинтите гайку, расположенную на ведущей звезды.
  5. Снимите статор генератора, открутив 4 винта, и выньте кембрик с идущими от него проводами.
  6. Затем переходим к снятию тяги тросу сцепления и рычагу кикстартера.
  7. Теперь задача состоит в снятии глушителя. Для этого понадобится специальный фигурный ключ. В некоторых случаях глушитель скреплен с цилиндром двумя обычными болтами.
  8. Слейте масло с коробки передач, открутив сливной болт.
  9. Затем открутите три точки закрепляющих двигатель.
  10. Теперь нужно открутить цилиндр, закрепленный на 4 гайки, расположенных на головке.
  11. Снимите головку и поставьте цилиндр вертикально, вверх открытой частью. Поршень можно оставить в коленчатом вале, если не требуется его замена. В противном случае, нужно вытащить стопорные кольца, после чего выбить палец.
  12. Теперь снимите втулку на вторичном валу, там, где ранее была ведущая звезда.
  13. Открутите «цветочек» с закрепленным правым сальником коленчатого вала.
  14. Затем отсоедините крышку кикстартера, закрепленного упорным болтом и 5-ю винтами.
  15. Далее снимается сцепление. Центральный регулировочный винт можно не трогать, а расположенные вокруг него 3 пальца с гаками необходимо открутить.
  16. Вытащите все расположенные внутри диски сцепления и снимите рычаг сцепления, закрепленный на один болт. Рычаг необходимо вынуть вместе с пружиной.
  17. Отбейте с помощью зубила стопорные шайбы коленчатого вала, корзины сцепления и вытащите штоки и шарики.
  18. После этого вся конструкция снимается.
  19. Теперь двигатель можно разъединить на половины, нужно лишь выкрутить все соединяющие винты.
  20. Когда все детали отсоединены, можно заняться проблемным участком, в котором возникли неполадки.

О том, как собрать двигатель мотороллера Муравей, более подробно можно посмотреть в наглядном видео в конце статьи. Суть сборки в обратном порядке действий, но важно закручивать детали с определенным усилием и синхронизировать запчасти с отметками. Ни в коем случае не стоит собирать двигатель без подробных инструкций, написанных производителем.

При частых поломках, владельцы задумываются, какой двигатель можно поставить на мотороллер Муравей. Вместо родного мотора можно использовать китайские аналоговые двигатели. Поскольку у Муравья множество копий в азиатских странах, замена двигателя может стать отличным вариантом сэкономить при необратимой поломке. Правда придется самостоятельно сделать крепления и, в некоторых случаях, переделать мост под левое расположение цепи. Это не очень сложно, учитывая, что на тульском заводе предусмотрели возможность перестановки моста.
