Подбираем  для соответствующего разъема нужный штекер. Какие типы кабелей предлагают производители" HDMI,DVI,VGA,DisplayPort" и какой интерфейс является оптимальным для подключения монитора.

порты HDMI, VGA(D-Sub), DVI.

порты HDMI, VGA(D-Sub), DVI.

Раньше что­бы подключить монитор к компьютеру, использовали только аналоговый интерфейс VGA. В сов­ременных устройствах присут­ствуют разъемы " HDMI,DVI,VGA,DisplayPоrt". Посмотрим какими пре­имуществами и недостатками об­ладает каждый из интерфейсов.

С развитием новых технологий для плоских мониторов стало не­достаточно возможностей разъ­ема VGA. Чтобы достичь наивыс­шего качества изображения, не­обходимо использовать цифро­вой стандарт, такой как DVI. Про­изводители устройств для до­машних развлечений создали стандарт HDMI, ставший цифро­вым -преемником» аналогового разъема Scan. Несколько позднее VESA (Ассоциация стандартиза­ции видеоэлектроники) разрабо­тала DisplayPort.

Основные интерфейсы подключения мониторов.

VGA. Первый стандарт подклю­чения, используемый и посей день, был разработан в 1987 году веду­щим в то время производителем компьютеров IBM для своих ПК се­рии PS/2. VGA - сокращенное Video Graphics Array (массив пикселов), в свое время именно так называ­лась видеоплата в компьютерах PS/2, разрешение которой состав­ляло 640x480 пике, (часто встреча­ющееся в технической литературе сочетание «VGA-разрешение» озна­чает именно эту величину).

Как выбрать колонки для компьютера?

Аналоговая система передачи данных с увеличением разрешения только ухудшает качество картинки. Поэтому в современ­ных компьютерах стандартом является цифровой интерфейс.

интерфейсы vga и dvi

интерфейсы vga и dvi

. ■ DVI. Данная аббревиатура оз-naHaeTDigital Visual Interface-циф­ровой видеоинтерфейс. Он пере­дает видеосигнал в цифровом формате, сохраняя при этом вы­сокое качество изображения.

DVI имеет обратную совместимость: почти все компьютеры оснащены разъ­емом DVI-I, который способен пе­редавать как цифровые видеодан­ные, так и VGA-сигнал.

Недорогие видеоплаты снабжа­ются DVI-выходом в модификации Single Link (одноканальное реше­ние). Максимальное разрешение в данном случае составляет 1920х 1080 пике. (Full HD). Более дорогие модели видеоплат имеют двух-канальиый интерфейс DVI (Dual Link). К ним можно присоеди­нять мониторы с разрешением до 2560x1600 пике.

Разъем DVI достаточно велик, поэтому Apple разработала для своих ноутбуков интерфейс Mini DVI. С помощью переходника удается подключать устройства с Mini DVI и к монито­рам, оснащенным разъемом DVI.

интерфейсы подключения

■ HDMI. Сокращение HDMI рас­шифровывается как High Defini­tion Multimedia Interface, то есть мультимедийный интерфейс вы­сокого разрешения. В современ­ных устройствах для домашнего развлечения, например плоских телевизорах и Blu-ray-плеерах, HDMI является стандартным ин­терфейсом подключения.

Как и в случае DVI, передача сиг­нала осуществляется в цифровом формате, что означает сохранение исходного качества. Вместе с HDMI была разработана технология за­щиты HDCP (High Bandwidth Digital Content Protection), препятствую­щая созданию точных копий, на­пример, видеоматериалов.

Первые устройства с поддержкой HDMI появились в конце 2003 года. С тех пор стандарт несколько раз подвергался изменениям, в част­ности - добавлялась поддержка новых аудио- и видеоформатов (см. таблицу вверху).

Для миниатюрных моделей тех­ники существует интерфейс Mini HDMI; соответствующий кабель HDMI/Mini HMDI входит в комп­лект поставки многих устройств.

интерфеисы HDMI и DisplayPort

интерфеисы HDMI и DisplayPort

■ DisplayPort (DP). Новый тип цифрового интерфейса для связи видеоплат с устройствами отобра­жения призван заменить DVI. Те­кущая версия стандарта 1.2 позво­ляет подключать несколько мо­ниторов при их последователь­ном объединении в одну цепочку. Однако в настоящее время уст­ройств, обладающих портом DP, не так много. Являясь прямым кон­курентом HDMI, данный интерфейс имеет существенное преиму­щество с точки зрения производи­телей: не требует лицензионных отчислений. В то время как за каж­дое устройство с HDMI приходит­ся платить четыре американских цента. Если на разъеме компьюте­ра или ноутбука стоит обозначе­ние «DP++», это указывает, что с по­мощью переходника можно под­ключать мониторы с интерфейса­ми DVI и HDMI.

Чтобы на тыльной стороне со­временных видеоплат оставалось достаточно места для разъемов иного назначения, был разрабо­тан уменьшенный вариант интер­фейса DP. Например, видеоплаты Radeon серии HD6800 содержат до шести портов Mini DP.

Mini DVI, Mini DisplayPort

Mini DVI, Mini DisplayPort

HDMI,DVI,VGA,DisplayPort

Какой из этих стандартов полу­чит самое широкое распростра­нение? У HDMI шансы на успех очень велики, ведь данный ин­терфейс есть у большинства уст­ройств. Однако в колоде произ­водителей стран Азии [LG, Pa­nasonic, Sony, Samsung и Sharp] имеется новый козырь: согласно официальным данным, интер­фейс Digital Interactive Interface for Video and Audio (DiiVA) обеспе­чивает пропускную способность 13,5 Гбит/с (DP: 21,6; HDMI: 10,21. Кроме того, как обещают компа­нии, максимальная длина кабеля между устройствами, например Blu-ray-плеером и телевизором, будет достигать 25 м. Никакой информации о том, как выглядит интерфейс DiiVA, пока нет.

Передача видео по USB

Два года назад появилась воз­можность подключать мониторы через USB с помощью переходни­ков DisplayLink. Однако ввиду невысокой (480 Мбит/с) пропуск­ной способности соединение по USB 2.0 для передачи видео не­пригодно. Другое дело - свежая версия стандарта USB (3.0), обес­печивающая скорость передачи данных до 5 Гбит/с.
Переходник компании DisplayLink позволяет подключать мониторы непосредственно к USB-порту ком­пьютера.

переходник usb dvi

переходник usb dvi

пееходник usb ty dvi

пееходник usb ty dvi

Как соединить компьютер и монитор с разными интерфейсами.

Благодаря переходникам есть множество вариантов подклю­чения (см. таблицу внизу).

варианты подключения

варианты подключения

Рас­пространенные переходники, на­пример DVI-I/VGA, имеют впол­не приемлемую стоимость. Так называемые конвертеры, преоб­разующие цифровой сигнал вы­хода DisplayPort в аналоговый VGA-сигнал, обходятся значи­тельно дороже.

DVI to VGA adapter

DVI to VGA adapter

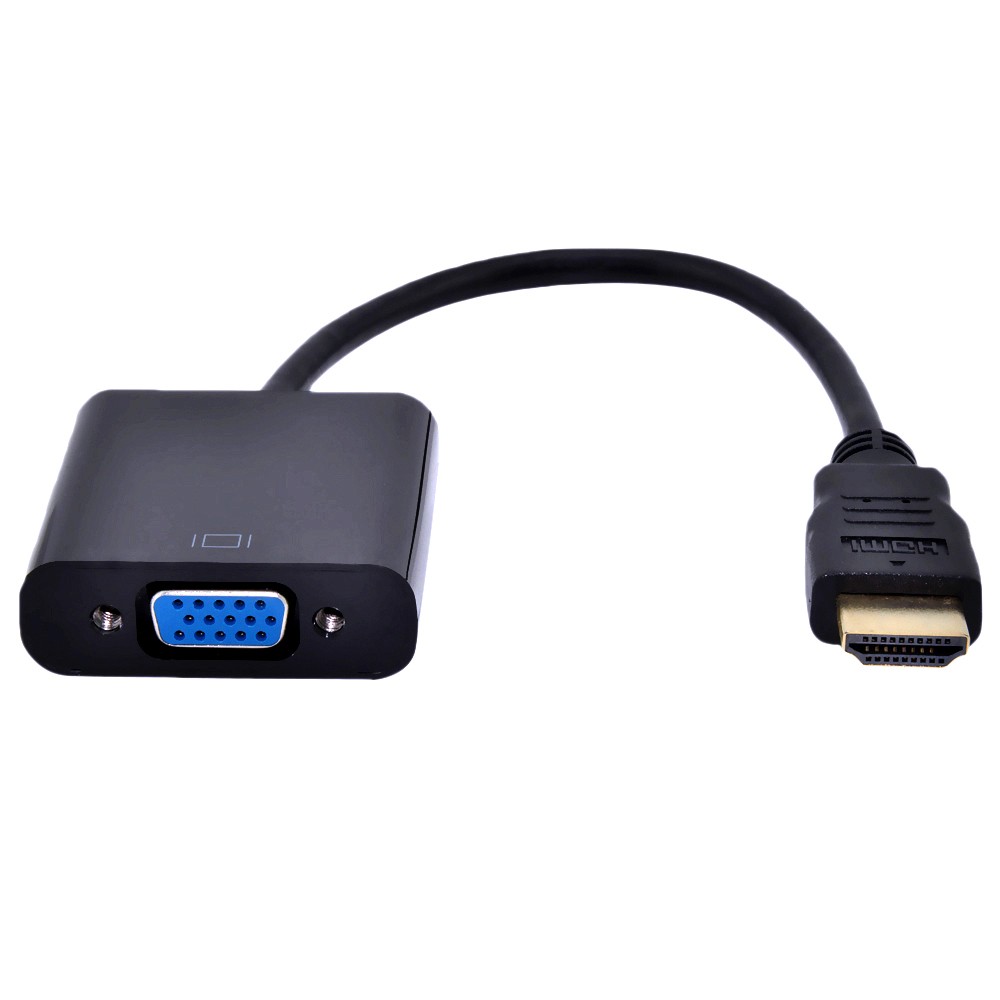

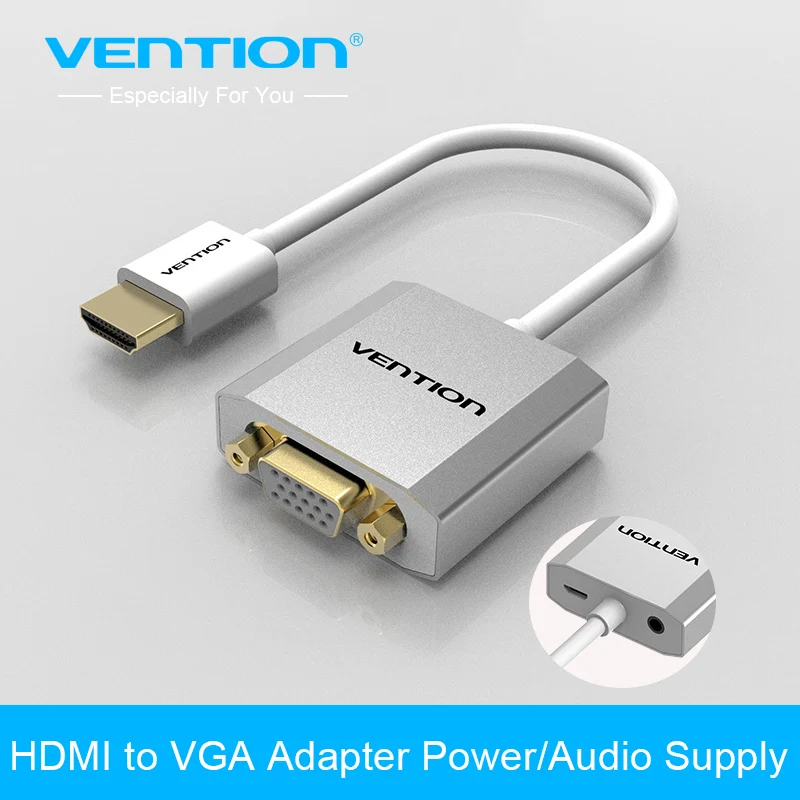

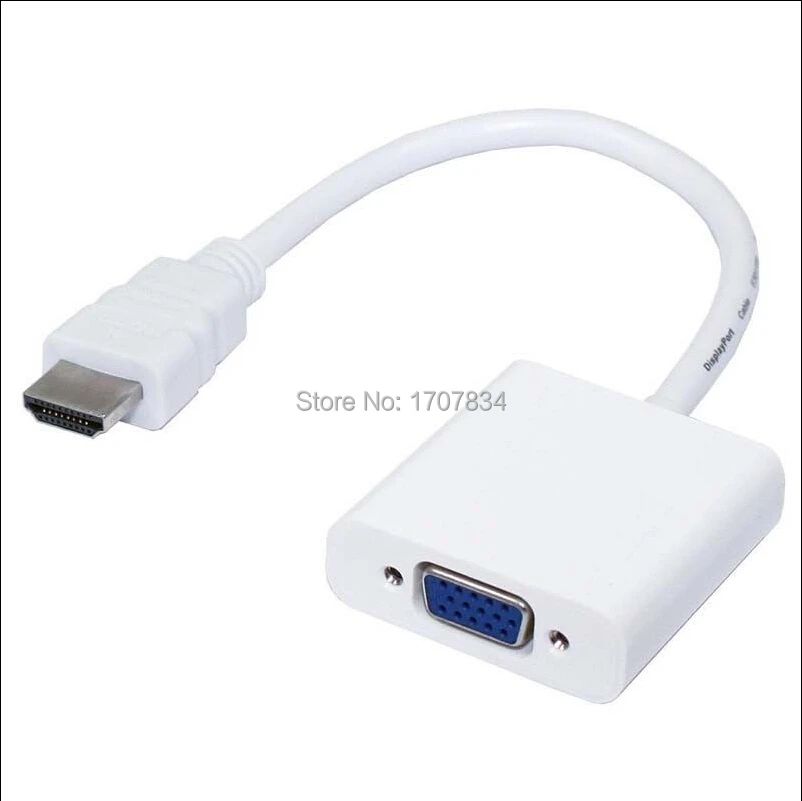

perekhodnik hdmi vga

perekhodnik hdmi vga

Однако, напри­мер, при подключении телевизо­ра с интерфейсом HDMI к разъ­ему DVI практически всегда от­сутствует звук.

adapter HDMI-DVI

adapter HDMI-DVI

HDMI cable to the DVI connector

HDMI cable to the DVI connector

Возможно ли сочетание устройств с различными версиями HDMI

При таком сочетании будут до­ступны лишь функции более ран­ней версии соответствующего ин­терфейса. Например, если видео­плата с HDMI 1.2 подключена к ЗО-телевизору, поддерживающему HDMI 1.4, то ЗО-игры станут ото­бражаться только в формате 2D.
Совет. Установка нового драйвера позволяет добавить поддержку HDMI 1.4 в некоторых видеопла­тах на чипах от NVIDIA, например GeForce GTX 460.
Какие разъемы обеспечивают наилучшее качество изображения?

Как показало тестирование, ана­логовый VGA-интерфейс дает наи­худшее качество изображения, в особенности при передаче сиг­налов с разрешением более 1024х 768 пике. Такое разрешение сегод­ня поддерживают даже 17-дюймо­вые мониторы. Обладателям мони­торов с большей диагональю и разрешением 1920x1080 пике, на­стоятельно рекомендуется исполь­зовать DVI, HDMI или DP.

Как подключить монитор к ноутбуку?

Большинство ноутбуков оснаща­ется разъемами для подключе­ния внешних мониторов. Вначале присоедините монитор к ноутбу­ку. После этого, используя кнопки Ш и KPI, можно переключаться между следующими режимами.

■ Использование внешнего мо­нитора в качестве основного. Дисплей ноутбука отключается, изображение выводится только на подключенный внешний мо­нитор. Оптимальный вариант для киноманов и геймеров.

Режим клона. Внешний мони­тор и дисплей ноутбука демонст­рируют одно и то же изображение

■  Практичная функция при прове­дении презентаций и семинаров.

■  Многоэкранный режим. Поз­воляет увеличить размер Рабоче­го стола Windows за счет исполь­зования нескольких мониторов. Очень удобно, например, набирая текст в Word, иметь перед глазами электронные сообщения.

Удастся ли присоединить телевизор к компьютеру ?

В современных компьютерах и ноутбуках отсутствуют аналого­вые видеоинтерфейсы, такие как  S-Video или композитный разъем. Поэтому подключить старый ЭЛТ-телевизор точно не получится. Однако подавляющее большин­ство плоских моделей оснащено интерфейсами DVI или HDMI, а значит, соединить их с компью­тером не составит труда.

perekhodnik hdmi ty dvi

perekhodnik hdmi ty dvi

Нетбуки же, как правило, обла­дают только VGA-выходом, и с ними можно соединять лишь те телевизоры, у которых имеется VGA-вход.

Можно ли подключить монитор через USB

Для традиционных мониторов это возможно только с помощью дополнительного переходника DisplayLink . Впрочем, в продаже встречаются и модели, подключа­емые к USB-порту компьютера напрямую - например, Samsung SyncMaster 940 UX.

Какова максимальная длина кабеля для монитора?

Возможности кабеля зависят от типа подключения. При использо­вании DVI длина соединения мо­жет достигать 10 м, однако в случае с HDMI и VGA она не должна пре­вышать 5 м. Для достижения мак­симальной скорости передачи.

На что следует обращать внимание при покупке видеокабеля?

hdmi-dvi-cable

hdmi-dvi-cable

Чтобы расположенные поблизо­сти электронные устройства не влияли на качество передава­емого сигнала, приобретайте только хорошо экранированные кабели. При использовании низ­кокачественного кабеля другие устройства, создавая помехи, мо­гут в некоторых случаях даже снижать скорость передачи дан­ных. В результате на экран будет выводиться прерывистое изо­бражение либо появится эффект наложения спектров. Позолочен­ные контакты предотвращают коррозию штекеров вследствие повышенной влажности воздуха. К тому же применяемые в совре­менных кабелях позолоченные контакты снижают сопротивле­ние между разъемом и штекером, отчего повышается качество пе­редачи. Но как видно из практики: на всё это можно забить, на позолоченные контакты и прочую лобуду, дешёвые кабели китайского производства, а именно они поставляются в комплекте с мониторами и видеокартами. И очень неплохо справляются со своими обязанностями.


Для справки: как то, где то собрали меломанов для теста кабелей. Присутствовали и с позолоченными, и с платиновыми контактам, от 1000$ за шнурок и много дороже. Ну и оценки выставлялись за качество звучания. Что бы определить победителя , соревнования проводились ебстественно в тёмную, производителя видно не было. Ну и кому то из устроителей в голову пришла мысль послать сигнал через обыкновенный железный ЛОМ (которым землю долбят). И что ВЫ думаете, он занял одно из призовых мест.



Как выбрать колонки для компьютера?

А меломаны долго объясняли какой кристально чистый звук идёт по этому крутому кабелю. Так что включайте  голову, а то я видел у ребят кабель   DVI по цене дороже чем видеокарта и монитор вместе взятые.
