Согласно регламенту технического обслуживания проверку состояния ремня привода газораспределительного механизма (ГРМ) автомобиля Шевроле Лачетти следует проводить через 30 тыс. км, а замену ремня — через 60 тыс. км пробега.

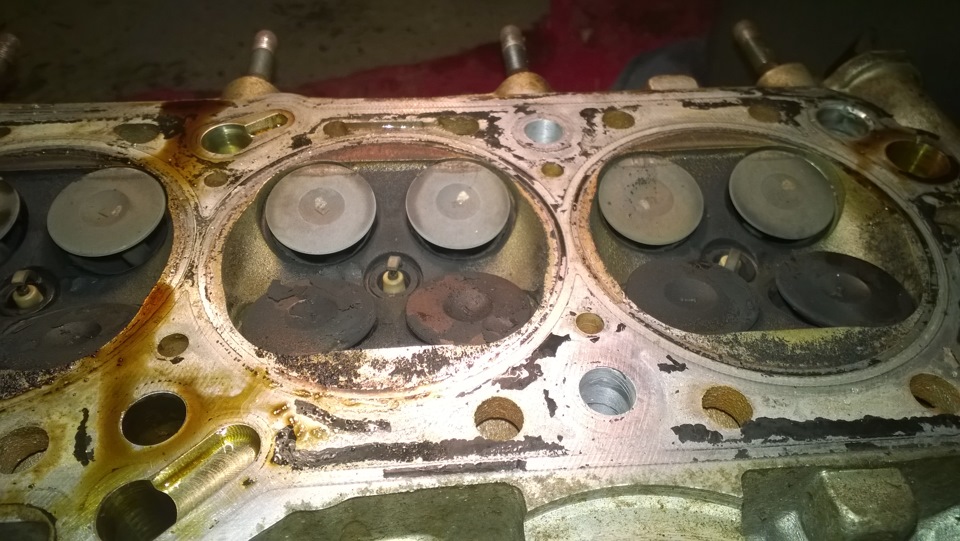

Необходимо учитывать, что выход из строя ремня привода ГРМ (обрыв или срез зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня должна быть без износа, обнажающего нити корда, и следов подгорания.

На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При наличии повреждений ремень необходимо заменить. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедших из строя натяжного устройства и опорного ролика ремня, насоса охлаждающей жидкости.

2199-7-1_Dvigatel.indd

2199-7-1_Dvigatel.indd

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — метка на зубчатом шкиве коленчатого вала; 3 —шкив насоса охлаждающей жидкости; 4 — ролик натяжного устройства ремня; 5 — шкив распределительного вала впускных клапанов; 6 — метки на шкивах распределительных валов; 7 — шкив распределительного вала выпускных клапанов; 8 — опорный ролик ремня; 9 — ремень

Большинство операций по проверке состояния и замене ремня привода ГРМ для наглядности показываем на демонтированном двигателе.

Для выполнения операций в моторном отсеке необходимо снять воздушный фильтр.

2199-7-3-05-01

2199-7-3-05-01

Отверткой ослабляем хомут крепления гофрированного шланга подвода воздуха к дроссельному узлу…

2199-7-3-05-02

2199-7-3-05-02

…и снимаем шланг с патрубка крышки фильтра.

2199-7-3-05-03

2199-7-3-05-03

Головкой «на 10» отворачиваем болт заднего крепления корпуса воздушного фильтра к кронштейну чашки брызговика.

2199-7-3-05-04

2199-7-3-05-04

Головкой «на 12» отворачиваем специальный болт переднего крепления корпуса воздушного фильтра к лонжерону…

2199-7-3-05-05

2199-7-3-05-05

…и вынимаем болт.

2199-7-3-05-06

2199-7-3-05-06

Приподнимаем воздушный фильтр, выводя патрубок резонатора из патрубка корпуса фильтра.

2199-7-3-05-07

2199-7-3-05-07

Снимаем воздушный фильтр.

Далее можно приступить к проверке состояния ремня привода ГРМ. Для этого…

2199-7-1-02-01

2199-7-1-02-01

…извлекаем шланг подвода охлаждающей жидкости к дроссельному узлу из двух держателей верхней передней крышки привода ГРМ.

2199-7-1-02-02

2199-7-1-02-02

Головкой «на 10» отворачиваем три болта крепления верхней передней крышки привода ГРМ.

2199-7-1-02-03

2199-7-1-02-03

Отжимаем верхний…

2199-7-1-02-04

2199-7-1-02-04

…и два боковых (по одному с каждой стороны) фиксатора крышки.

2199-7-1-02-05

2199-7-1-02-05

Снимаем крышку.

Включаем в коробке передач пятую передачу и вывешиваем правое переднее колесо. Вращая по часовой стрелке колесо, проворачиваем коленчатый вал и проверяем состояние ремня привода ГРМ.

2199-7-1-02-06

2199-7-1-02-06

При нормальном натяжении ремня подвижный указатель ролика должен совпадать с неподвижным указателем на кронштейне натяжного устройства.

2199-7-1-02-07

2199-7-1-02-07

Указатели на натяжном устройстве ремня привода ГРМ

Если подвижный указатель смещен относительно неподвижного:

— против часовой стрелки — натяжение ремня недостаточное;

— по часовой стрелке — ремень перетянут.

В обоих случаях следует отрегулировать натяжение ремня (см. ниже) или заменить ремень новым.

Для замены ремня снимаем правое переднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.

Снимаем .

2199-7-1-02-08

2199-7-1-02-08

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.

2199-7-1-02-09

2199-7-1-02-09

Добиваемся совмещения установочных меток на шкивах распределительных валов.

Отворачиваем болт крепления шкива привода вспомогательных агрегатов. Чтобы удержать коленчатый вал от проворачивания, помощник должен включить пятую передачу и нажать педаль тормоза.

2199-7-1-02-10

2199-7-1-02-10

Вынимаем болт с шайбой и снимаем шкив привода вспомогательных агрегатов.

Еще раз проверяем совпадение установочных меток на шкивах распределительных валов.

2199-7-1-02-11

2199-7-1-02-11

При правильно установленных фазах механизма газораспределения метка на шкиве коленчатого вала должна располагаться напротив прорези на задней крышке привода ГРМ.

2199-7-1-02-12

2199-7-1-02-12

Головкой «на 10» отворачиваем три болта крепления нижней передней крышки привода ГРМ.

2199-7-1-02-13

2199-7-1-02-13

Снимаем крышку.

Далее нам предстоит снять кронштейн правой опоры силового агрегата, так как ремень ГРМ как бы надет на него.

2199-7-1-09-14

2199-7-1-09-14

Подставляем регулируемый упор под поддон картера двигателя.

2199-7-1-09-15

2199-7-1-09-15

Головкой «на 14» отворачиваем две гайки и болт крепления кронштейна опоры к кронштейну блока цилиндров, а также гайку крепления кронштейна опоры к шпильке опоры.

2199-7-1-09-16

2199-7-1-09-16

Снимаем кронштейн опоры.

Чтобы снять ремень со шкивов, нужно уменьшить его натяжение. Для этого следует повернуть против часовой стрелки корпус насоса охлаждающей жидкости в гнезде блока цилиндров при ослабленной затяжке винтов крепления насоса.

2199-7-1-02-14

2199-7-1-02-14

Шестигранником «на 5» ослабляем затяжку трех винтов крепления насоса охлаждающей жидкости.

Внимание! Во избежание утечки охлаждающей жидкости через уплотнительное кольцо насоса ослабляем затяжку винтов только до того момента, когда с помощью инструмента корпус насоса можно будет повернуть.

Повернуть насос можно рожковым ключом «на 41» за шестигранник, выполненный на его корпусе.

2199-7-1-02-15

2199-7-1-02-15

При отсутствии такого ключа поворачиваем корпус насоса раздвижными пассатижами за шестигранник.

2199-7-1-02-17

2199-7-1-02-17

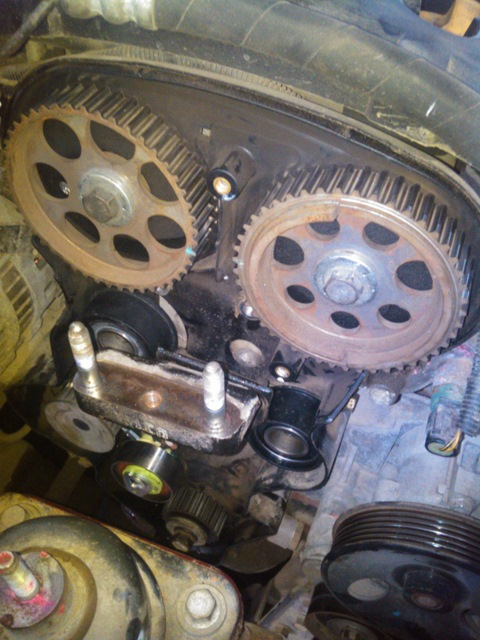

Ослабив натяжение ремня, снимаем его со шкивов насоса охлаждающей жидкости, распределительных и коленчатого валов.

Перед установкой нового ремня проверяем состояние насоса охлаждающей жидкости, ролика натяжного устройства и опорного ролика ремня.

При покачивании и вращении от руки шкива насоса и роликов не должны ощущаться люфты, заедания, а также шум в подшипниках. При наличии указанных неисправностей заменяем насос новым.

Для замены натяжного устройства с роликом в сборе снимаем кронштейн блока цилиндров, к которому крепится кронштейн правой опоры силового агрегата.

2199-7-4-06-01

2199-7-4-06-01

Головкой «на 10» отворачиваем четыре болта крепления кронштейна правой опоры силового агрегата (для наглядности показано на снятом двигателе).

2199-7-4-06-02

2199-7-4-06-02

Снимаем кронштейн.

2199-7-1-02-18

2199-7-1-02-18

Головкой «на 12» отворачиваем три болта крепления натяжного устройства к блоку цилиндров.

2199-7-1-02-19

2199-7-1-02-19

Снимаем натяжное устройство ремня.

2199-7-1-02-20

2199-7-1-02-20

Головкой «на 14» отворачиваем болт крепления опорного ролика.

2199-7-1-02-21

2199-7-1-02-21

Снимаем опорный ролик.

Устанавливаем натяжное устройство и опорный ролик ремня в обратной последовательности. Болты крепления натяжного устройства затягиваем моментом 25 Н·м, а болт опорного ролика затягиваем моментом 50 Н·м.

Перед установкой ремня убеждаемся в совмещении установочных меток на шкивах распределительных валов и метки на шкиве коленчатого вала с прорезью на задней крышке привода ГРМ. В этом положении надеваем ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев ее на шкив насоса охлаждающей жидкости, — за ролик натяжного устройства. Надеваем ремень на шкивы распределительных валов, исключив провисание ветвей ремня.

Натягиваем ремень, поворачивая насос охлаждающей жидкости по часовой стрелке до момента совмещения подвижного и неподвижного указателей натяжного устройства (см. выше). В этом положении затягиваем винты крепления насоса.

2199-7-1_Dvigatel.indd

2199-7-1_Dvigatel.indd

При включенной пятой передаче головкой «на 32» поворачиваем по часовой стрелке за гайку крепления подшипника ступицы коленчатый вал на два оборота по часовой стрелке.

Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительных валов. При несовпадении установочных меток повторяем операцию по установке фаз газораспределения. Убеждаемся в отсутствии течи из-под насоса охлаждающей жидкости. В противном случае заменяем уплотнительное кольцо корпуса насоса.

Если фазы газораспределения выставлены правильно и натяжение ремня в норме, то устанавливаем нижнюю переднюю крышку привода ГРМ и шкив привода вспомогательных агрегатов. Затягиваем болт крепления шкива привода вспомогательных агрегатов вначале моментом 95 Н·м. Далее доворачиваем на 30°, а затем еще на 15°.

Дальнейшую сборку проводим в обратной последовательности.

[] [] [] [] [] []  [] []


Источник: http://www.zr.ru/content/articles/805080-proverka-sostoyaniya-zamena-remnya-privoda-gazoraspredelitelnogo-mexanizma-chevrolet-lacetti/
